Dettagli:
|
| Modello: | Ingranaggio di vuotamento VE9 | Serratura di auto: | Sì |
|---|---|---|---|
| Certificati: | ISO9001, CE | Duty cycle: | 30 anni |
| Materiale: | 50Mn,42CrMo | Applicazione: | Sistema di tracciamento solare di singolo asse |
| Colore: | come richiesto | Accuratezza: | 0,15 gradi |
| Evidenziare: | Auto IP66 che chiude il motore a chiave idraulico di pantano,Azionamento verticale 50Mn 42CrMo di vuotamento,azionamento idraulico di vuotamento di 50Mn 42CrMo |
||

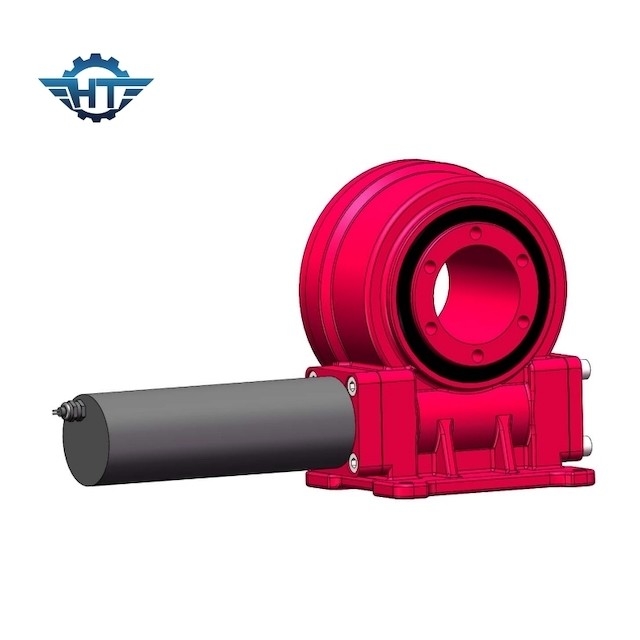

Auto IP66 che chiude 9 pollici a chiave di azionamento verticale di pantano per il sistema di tracciamento solare di singolo asse
Descrizione dell'azionamento di vuotamento
Gli azionamenti montati verticali di pantano IP66 specificamente sono progettati per i sistemi di tracciamento solari che richiedono l'inseguimento orizzontale di asse. La rotazione precisa dell'azionamento verticale di pantano permette che il meccanismo segua perfettamente. Questo genere di azionamento verticale dell'anello di vuotamento è fabbricato facendo uso di ultima tecnologia che comprenda il meccanismo della clessidra.
L'azionamento verticale di vuotamento è generalmente perpendicolare installato alla terra ed è ampiamente usato in vari progetti di produzione di energia fotovoltaici, quale la produzione di energia della depressione, sistema di tracciamento solare di singolo asse piano, sistema di tracciamento solare inclinato. L'azionamento di vuotamento di serie del PE (alta precisione VE) è con alta precisione, solitamente questo modello con alloggio incluso, può impedire la polvere e l'acqua entrare nell'interno. Se il cliente intende usare i pannelli solari, la sua latta tratta l'area dei pannelli solari del ㎡ 18-30.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
L'uso del dispositivo rotatorio del gran-carico e redditizio dell'azionamento e della struttura dell'articolazione meccanica presenta i vantaggi di basso costo e di alta affidabilità. Applicabile alle regioni di latitudine media, l'efficienza della produzione di energia può efficacemente essere migliorata da più di 25%. Il principio a circuito chiuso dell'inseguitore che combina gli algoritmi astronomici ed i sensori è adottato efficacemente per migliorare l'accuratezza di inseguimento. Le parti di rotazione principali utilizzano i cuscinetti del polimero, che presentano i vantaggi della resistenza della sabbia e del vento e di senza manutenzione. Ha vari modi operativi quali il giorno piovoso, il modo nevoso del giorno, la protezione del forte vento, ecc., per proteggere la sicurezza e la stabilità del sostegno. La capacità del sistema e l'angolo sono flessibili ed adattabili ai vari requisiti del terreno.
