Dettagli:
|
| Materiale: | 42CrMo, QUARTO | Modello: | asse doppio 3 pollici |
|---|---|---|---|
| Modello depositato: | Su misura | Duty cycle: | 30 anni |
| Applicazione: | Sistema di inseguimento solare a doppio asse | Servizio dell'OEM: | Disponibile |
| Supporto tecnico: | 24 ore | termine d'esecuzione: | 3~45 giorni |
| Evidenziare: | Azionamento avvolto di vuotamento dell'ingranaggio a vite,Azionamento di vuotamento dell'ingranaggio a vite 3 pollici,Azionamento avvolto di vuotamento per il sistema di tracciamento solare |
||

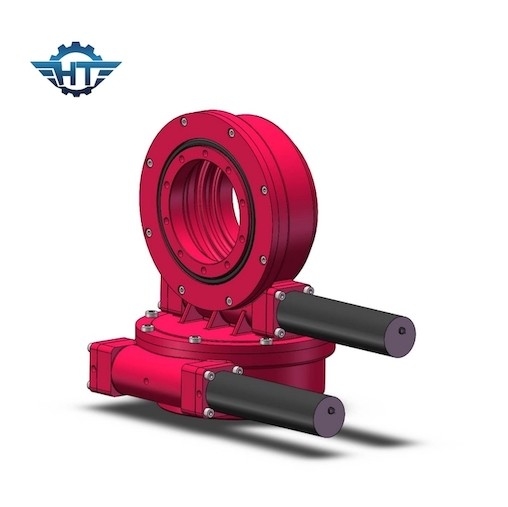

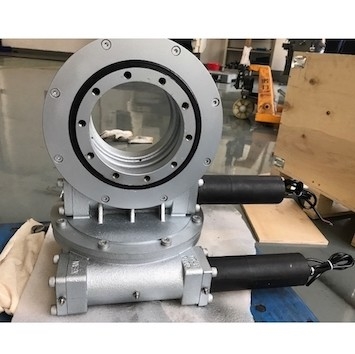

SDE1 ha avvolto il sistema di tracciamento solare di asse doppio del cambio dell'azionamento di vuotamento dell'ingranaggio a vite
Descrizione avvolta dell'azionamento di vuotamento dell'ingranaggio a vite
Per l'azionamento di vuotamento, ci sono dieci dimensioni differenti disponibili da 3 pollici a 25 pollici con più di 60 modelli compreso l'asse doppio, singolo asse per soddisfare sia le richieste d'inseguimento regolari che precise nel sistema di PV come il sistema di tracciamento obliquo, il singolo sistema di tracciamento piano, il sistema di tracciamento solare di asse di duan, CPV e potere termico solare (CSP) seguenti i campi.
Il meccanismo di bloccaggio, l'azionamento di vuotamento ha una funzione molto importante, cioè, il meccanismo di bloccaggio, la struttura della decelerazione del verme della turbina, fa l'azionamento di vuotamento con la funzione autobloccante, quando il suo rapporto di riduzione raggiunge un determinato rapporto, può quasi completamente protegge l'impatto inverso del meccanismo commovente sul motore e perfino completamente chiude il movimento a chiave di intero meccanismo.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Q&A
Come scegliere la dimensione adeguata degli azionamenti di vuotamento?
La scelta della dimensione adeguata degli azionamenti di vuotamento per evitare non solo da mancanza della prestazione o da eccedenza della prestazione è di svolgere un ruolo importante nel raggiungimento delle soluzioni redditizie.
Prego forniscaci le seguenti informazioni per selezionare un azionamento adatto di vuotamento:
1. l'applicazione
2. il toque dell'uscita ha richiesto. Se non avete una chiara idea di quei dati, appena dicaci il carico, per esempio, il peso dei pannelli e dei supporti di attacco sul nostro azionamento di vuotamento.
3. le dimensioni del carico ed il più grande vento nella vostra area durante i 10 anni scorsi che sono usati per calcolare se l'azionamento che raccomandassimo potrebbero sopportare il carico di maxium quando viene il grande vento.
4. la velocità che dell'uscita avete richiesto che ci aiuterà a raccomandare i motori adatti per voi.
5. altre informazioni quale la richiesta ecc del grado del IP, del contraccolpo
