Dettagli:
|
| Tipo: | Azionamento dell'ingranaggio a vite VE3 | Luogo d'origine: | Changzhou, Cina |
|---|---|---|---|
| Protezione: | IP66, chiuso | Funzione: | Coppia di ritorno elevata |
| Pacchetto: | contenitore di compensato | Periodo di garanzia: | 5~10 anni |
| Applicazione: | Sistema di tracciamento del pannello solare | Grado di corrosione: | C4, C5 |
| Evidenziare: | 3 pollici di cambio del verme con il motore,Cambio del verme dell'onere gravoso con il motore,Cambio dell'azionamento di vuotamento di onere gravoso |
||

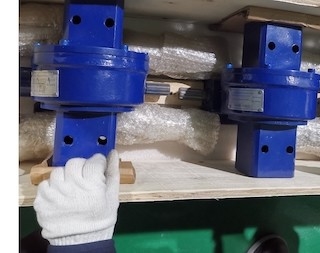

Cambio verticale a 3 pollici dell'azionamento di pantano IP66, onere gravoso per il sistema di tracciamento del pannello solare
Ha ucciso la descrizione del cambio dell'azionamento

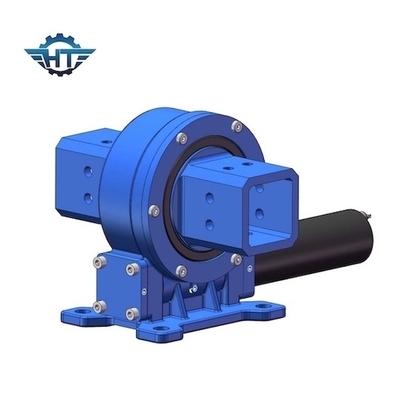

L'azionamento di vuotamento VE6 è un mezzo interno dell'arresto di fine corsa e dell'ingranaggio che è progettato per un sistema di tracciamento solare di singolo asse. I nostri azionamenti di vuotamento sono alimentati con la tecnologia del verme della clessidra per coppia di torsione massima dell'ingranaggio e la rotazione più regolare.
| Azionamento a 6 pollici di vuotamento | |
| Marca | Hangtuo |
| Coppia di torsione dell'uscita | 5100 N.m |
| Inclinazione della coppia di torsione di momento | 8000 N.m |
| Tenuta della coppia di torsione | 39000 N.m |
| Valutazione assiale statica | kN 110 |
| Rapporto di marce | 51:1 |
| Fissaggio della precisione | ≤0.15° |
| Peso netto | 12 chilogrammi |
| Norma | CE/ISO |
| Luogo d'origine | La Cina |
| Servizio | Servizio dell'OEM, soluzione su misura |
| Materiale | 42CrMo, QUARTO |
| Termini di trasporto | dal mare, aria, ferroviario, precisa |
| Termine di consegna | 3~45 giorni |
| Porto più vicino | Shanghai, Ningbo |
| Termini di pagamento |
T/T, Paypal |
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
La domanda più comune dell'azionamento di vuotamento di inseguitori solari di vuotamento di doppio-asse del drivesare di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
