Dettagli:
|
| Tipo: | Ingranaggio a vite senza fine avvolgente | Materiale: | 42CRMN o 50Mn |
|---|---|---|---|
| Applicazione: | Sistema di energia solare | Vita del campo: | 30 anni |
| Colore: | Come richiesto | Dimensione: | Da 3 pollici a 25 pollici |
| Motore: | 24V/12V/48V | Caratteristica: | Chiusura di auto e di lunga vita |
| Evidenziare: | Azionamento solare verticale di vuotamento dell'inseguitore,Azionamento solare verticale a 25 pollici di vuotamento,Azionamento solare di vuotamento di doppio verticale di avvolgimento |
||

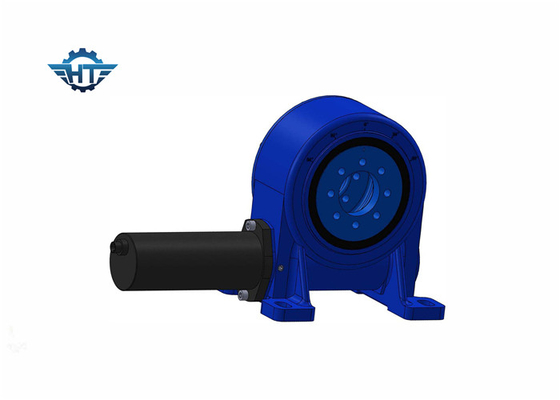

La doppia progettazione dell'ingranaggio a vite dell'avvolgimento ha ucciso l'azionamento per l'inseguitore solare di singolo asse orizzontale
Doppio azionamento di vuotamento del verme di avvolgimento
Un azionamento di pantano, fatto riferimento comunemente come ingranaggio a vite continua, è un completo, pronto ad installare il sistema che consiste dell'ingranaggio, del verme, della base, del piatto superiore e dell'alloggio completamente incluso. Può essere personalizzato con idraulico o 12V/24V/48V i motori elettrici, cambi planetari.
Azionamento di vuotamento VE5 con il motore dell'ingranaggio 24VDC
Caratteristiche
Rotazione 360 gradi
Collegamento di un motore di azionamento dalla sinistra o dalla destra
Durante l'installazione, non è necessario da regolare lo spazio d'innesto
Il grasso era stato riempito prima della fabbrica
Installazione semplice e manutenzione bassa
Utilizzazione razionale dello spazio
L'ingranaggio è autobloccante; quindi un freno non è necessario
Metodo facile e fluente di iniziare e di fermata
Alta coppia di torsione di inclinazione, adatta ad installazione orizzontale
Parametri di prestazione verticali dell'azionamento di pantano dell'ingranaggio a vite
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Carico assiale | Carico radiale | Tenuta della coppia di torsione | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sì | chilogrammo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sì | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sì | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sì | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sì | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sì | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sì | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sì | 78 chilogrammi |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sì | 105 chilogrammi |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sì | 185 chilogrammi |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sì | 244 chilogrammi |
