Dettagli:
|
| Risposta negativa: | < 0,1° | Motore abbinato: | Motore elettrico |
|---|---|---|---|
| Materiale: | Ferro fuso | Modello: | Azionamento verticale di vuotamento |
| Tipo di motore: | motore senza spazzole | Servizio OEM: | Disponibile |
| Precisione: | 0,1 gradi | Efficienza della trasmissione: | 40% |
| Evidenziare: | Casella di marcia per piccoli vermi,Connessione a motore a vermi montata orizzontalmente,Guida solare a tracciamento di vermi |
||

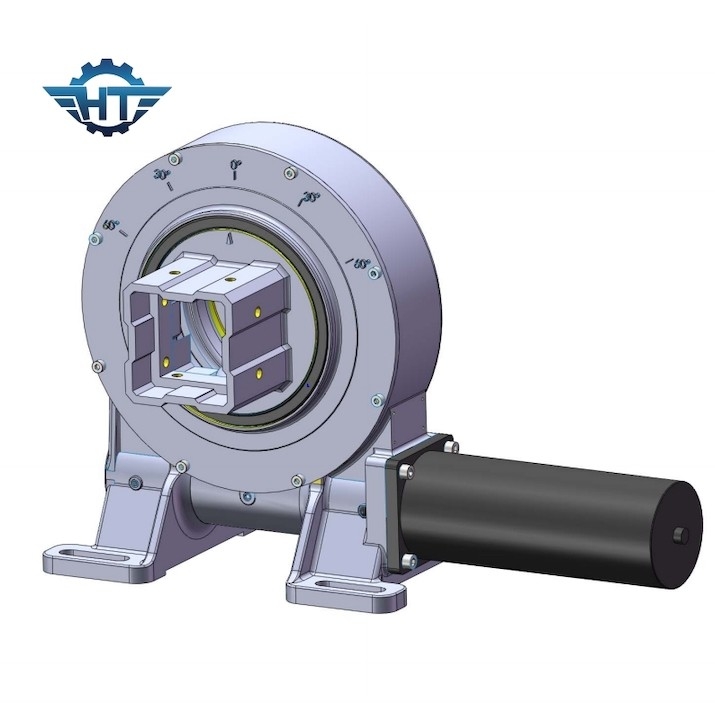

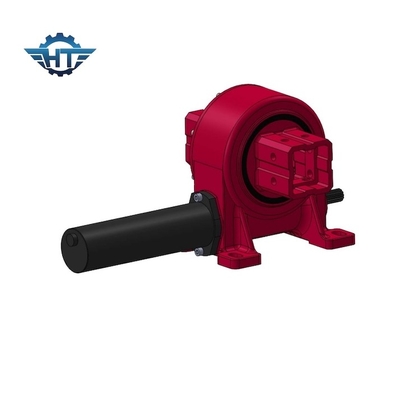

Connessione di trasmissione per il monitoraggio solare montata orizzontalmente
Descrizione del cambio a rotazione
Un cambio a rotazione, noto anche come azionamento a rotazione o a rotazione, è un dispositivo meccanico utilizzato per ruotare o ruotare carichi pesanti in varie applicazioni.macchine da scavo, turbine eoliche e sistemi di tracciamento solare.
Lo scopo principale di un cambio a rotazione è quello di fornire una rotazione controllata e un supporto per il carico.
Alloggiamento: struttura esterna che ospita i componenti interni del cambio.
Anello di marcia: un grande cuscinetto circolare che permette al cambio di ruotare senza intoppi.
Corrente di ingranaggi: il corrente di ingranaggi è costituito da una serie di ingranaggi disposti in una configurazione specifica per ottenere la potenza di rotazione desiderata.o ingranaggi per vermi.
Motore: il motore fornisce la forza motrice per ruotare il cambio di rotazione. Può essere un motore elettrico, un motore idraulico o anche una manovella manuale, a seconda dell'applicazione specifica.
Fuoco di uscita: l'albero di uscita è collegato alla trasmissione e si estende dall'alloggiamento della scatola di cambio. Trasferisce il movimento di rotazione al carico, consentendogli di ruotare.
Parametri di prestazione del cambio a rotazione del modello VE
| Parametri di prestazione del modello VE | ||||||||||||
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso ((kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Caratteristiche chiave
1Un angolo di rotazione e una portata illimitati
2. Fornire la trasmissione più efficiente di potenza e coppia elevata possibile
3- L'alloggio completamente chiuso e sigillato resiste agli ambienti difficili e aumenta la sicurezza
