Dettagli:
|
| Modello: | Verme e ingranaggio a vite | Tipo: | IP66 verticale |
|---|---|---|---|
| Rapporto di marce: | 61:1 | Applicazione: | Energia solare |
| MOTORE: | Motore elettrico | Contatto di dente: | Multi-dente |
| Precisione: | 0,15 gradi | Servizio dell'OEM: | Sì |
| Evidenziare: | Singolo azionamento di vuotamento di asse VE9,Singolo cambio dell'azionamento di vuotamento di asse dell'OEM,Azionamento di pantano dell'ingranaggio a vite dell'OEM |
||

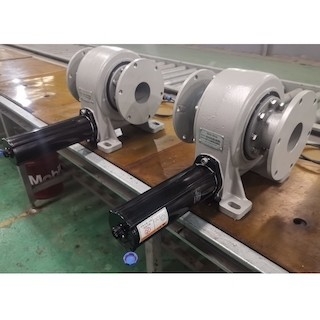

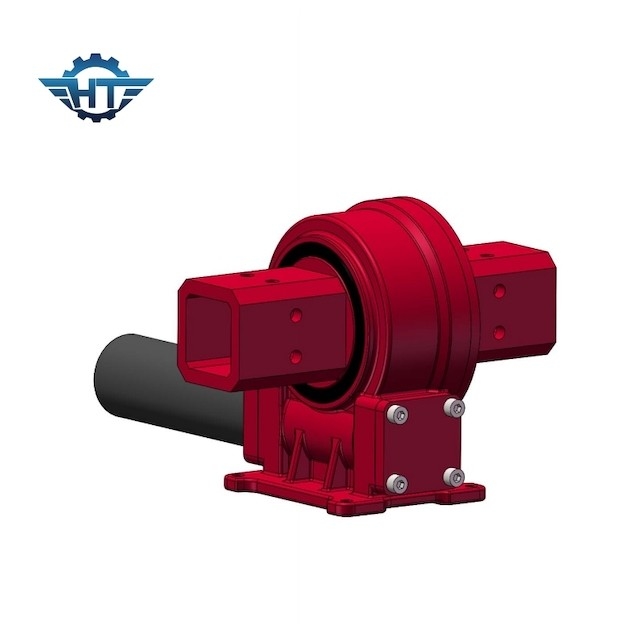

Singolo cambio dell'azionamento di vuotamento di asse VE9 con la dimensione su misura della metropolitana per energia solare
Auto che chiude descrizione a chiave dell'azionamento di vuotamento
Auto che chiude l'azionamento a chiave descritto con il multi ingranaggio a vite del contatto di dente, nessun bisogno di vuotamento del freno dentro i driver. Quello migliorerà la sicurezza del sistema di tracciamento solare.
Gli azionamenti di vuotamento hanno molti tipi quali tipo incluso, tipo d'abitazione aperto, tipo verticale, il tipo doppio di asse, il tipo di alta precisione, il tipo di ingranaggio a vite continua ecc. Il tipo incluso del verme della clessidra è più popolare nell'applicazione del sistema di tracciamento solare. L'azionamento di vuotamento è basato sullo stuucture dell'ingranaggio a vite e del verme con forte coppia di torsione di inclinazione di momento e la funzione autobloccante statica. La multi superficie di contatto del dente è progettata specialmente per determinare l'alto carico.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Il sistema di tracciamento solare
Il sistema di appoggio solare d'inseguimento è una parte importante stessa della centrale elettrica fotovoltaica. Porta la parte principale della produzione di energia della centrale elettrica fotovoltaica. Se la progettazione è irragionevole, un incidente si presenta nel clima di disastro e l'impatto sulla centrale elettrica è mortale. Di conseguenza, nel processo di progettazione, è particolarmente importante selezionare un dispositivo rotatorio adatto dell'azionamento. La nostra tecnologia infine determinerà il dispositivo appropriato dell'azionamento di vuotamento secondo le condizioni di lavoro fornite dal cliente, dalla progettazione componente di disposizione e dall'esperienza nelle applicazioni precedenti del progetto, considerante completamente i vari fattori.
