Dettagli:
|
| Materiali: | 50Mn, 42CrMo | Modello: | VE9» |
|---|---|---|---|
| Struttura: | Ingranaggio a vite | Chiusura di auto: | serratura inversa di auto |
| Applicazione: | Singolo sistema di tracciamento orizzontale di asse | Contraccolpo: | Piccolo |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Evidenziare: | VE9 ha ucciso l'azionamento dell'ingranaggio,Azionamento orizzontale dell'ingranaggio di pantano,Singolo azionamento di vuotamento di asse 12*12 |
||

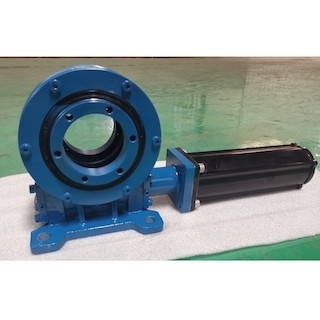

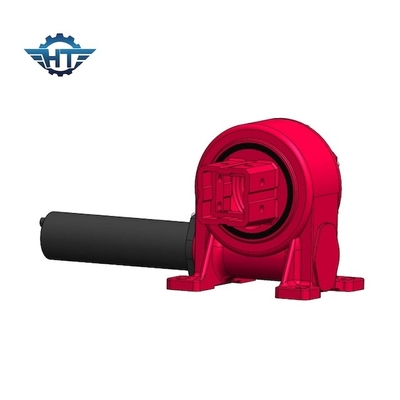

VE9 ha ucciso l'azionamento dell'ingranaggio con la dimensione 12*12 della metropolitana per il singolo sistema di tracciamento orizzontale di asse
Descrizione dell'azionamento di pantano della metropolitana di coppia di torsione 12*12
Come fornitore della soluzione per gli azionamenti di vuotamento in sistemi di tracciamento solari, continuiamo a migliorare e sviluppare i prodotti per assicurare l'innovazione tecnologica continua. In futuro, continueremo ad aderire al principio di cliente in primo luogo ed usiamo prodotti efficienti ed affidabili e servizi per contribuire ad aumentare il reddito della produzione di energia delle centrali elettriche fotovoltaiche.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicatons
Sistema di tracciamento solare di singolo asse piano
Sistema di tracciamento solare inclinato di singolo asse
CSP, fresnel, assorbitore parabolico
Il singolo sistema di tracciamento di asse comprende il singolo asse piano ed il singolo asse inclinato.
