Dettagli:
|
| Modello: | SDE12 | Rapporto di marce: | 78:1 |
|---|---|---|---|
| Colore: | Su misura | Applicazione: | Sistema di tracciamento fotovoltaico |
| Luogo di origine: | Changzhou, Cina | Periodo di garanzia: | 5 anni |
| Certificati: | ISO9001, CE | Manutenzione: | Libero |
| Evidenziare: | Cambio dell'azionamento di pantano del CE,Cambio dell'azionamento di pantano IP66,Azionamento d'abitazione incluso dell'anello di vuotamento |
||

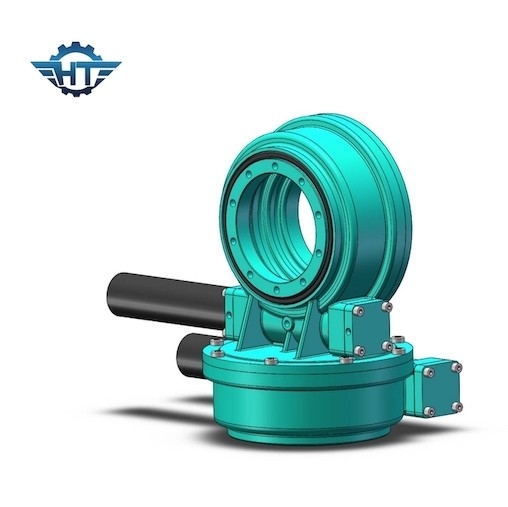

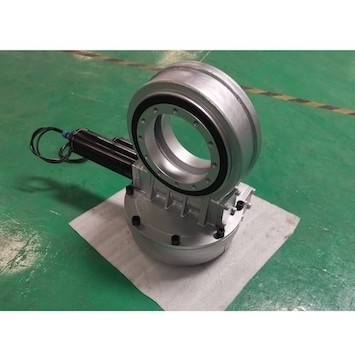

Il CE ha qualificato il cambio solare dell'azionamento di pantano dell'inseguitore IP66 per il sistema di tracciamento di PV
Ha ucciso la descrizione del cambio dell'azionamento
Chiuso alloggiando l'azionamento di vuotamento pricipalmente applichi allo stato relativamente alto per l'alto requisito dell'occasione antipolvere, a prova di pioggia ed anticorrosiva. Grado IP66 di Presion.
Marca commerciale: Hangtuo
Number di modello: SDE12A-78MHD-24RC-REV.A
Materiale: 42CrMo, QUARTO
Certificato: CE, ISO9001
Garanzia: 5 anni
Duty cycle: 30 anni
Imballaggio: Pacchetto del compensato
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Q&A
Come scegliere un azionamento adatto di pantano
Ci sono molti tipi di azionamenti di pantano, che possono essere selezionati considerando i seguenti fattori.
1. Capacità di carico, direzione e prestazione: l'azionamento di vuotamento è adatto a carico a bassa velocità e leggero
2. conceduto velocità: Per i tipi differenti del driver di azionamenti di pantano, in generale, i cuscinetti con piccolo attrito e la capacità termica bassa sono adatti ad alte velocità. La progettazione dovrebbe tentare d'ottenere i cuscinetti di rotolamento rotatori lavorare nelle circostanze sotto la loro ultima velocità di rotazione.
3. Rigidità: Quando i cuscinetti dell'unità di azionamento di pantano sopportano il carico, l'anello sopportante ed il posto del contatto del corpo di rotolamento produrranno la deformazione elastica, l'importo di deformazione è proporzionale al carico ed il suo rapporto determina la dimensione sopportante di rigidità. La rigidità del cuscinetto può essere migliorata generalmente dal pre-rafforzamento del cuscinetto. Inoltre, nella progettazione di sostegno sopportante, considerare la combinazione e la disposizione di cuscinetti può anche migliorare la rigidezza di sostegno sopportante.
4. errore di sintonia dell'installazione e di prestazione: Dopo che il cuscinetto è caricato nella posizione di lavoro, l'installazione difficile e posizionare saranno causati dagli errori fabbricanti. Attualmente, dovuto la pesca dell'asse e l'espansione termica ed altre ragioni, l'orso sopportante troppo carico, causante danno iniziale. I cuscinetti concentrare automatico possono sormontare i difetti causati dagli errori dell'installazione da sè e sono quindi adatti a tali usi.
5. installazione e smontaggio dell'azionamento di pantano: i cuscinetti a rulli affusolati, cuscinetti a rulli e cuscinetti a rulli affusolati, ecc., appartengono all'interno e l'anello esterno può essere separato sopportando i tipi (cioè cosiddetti cuscinetti separati), facili installare e smontare.
