Dettagli:
|
| Nome di prodotto: | Ingranaggio doppio di vuotamento di asse SDE3 | Certificati: | CE, ISO9001 |
|---|---|---|---|
| Luogo di origine: | Changzhou, Cina | Struttura: | Verme e ingranaggio |
| Applicazione: | Inseguitori solari | Protegga: | IP66 |
| Colore: | argento | Garanzia: | 3~5 anni |
| Evidenziare: | Azionamento solare di pantano dell'inseguitore di asse doppio,Motore di azionamento di pantano di CSP,Azionamento solare di pantano di CSP |
||

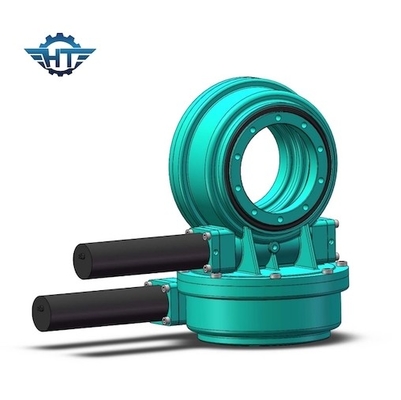

L'inseguitore solare di piccolo asse doppio ha ucciso l'azionamento con il doppio verme della busta e l'ingranaggio elicoidale per solare
Descrizione
L'azionamento di vuotamento dell'ingranaggio a vite, anche conosciuto come il riduttore, è ampiamente usato in prodotti meccanici. Secondo le suoi occasioni e campi di uso, le sue funzioni specifiche e le funzioni sono pricipalmente di decelerare, aumentare la coppia di torsione, ridurre l'inerzia del meccanismo commovente e chiudono il meccanismo a chiave, ridurre i costi di produzione del prodotto ed ottimizzano la progettazione meccanica della struttura.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Caratteristiche del motore dell'ingranaggio planetario
1. Diametro del motore: 22mm, 32mm, 42mm, 52mm, 60mm, 80mm, 90mm, 105mm, 120mm
2. Potere: 10w a 900W
3. Tensione: 24V, 36V, 48V, 100V, 110V, 220V, 230v
4. Rapporto di velocità: 3.7-307.5
5. Facoltativo: trasmissione, regolatore di velocità, codificatore, alimentazione elettrica
6. Alte affidabilità ed affidabilità
Applicazione
Il dispositivo dell'azionamento di vuotamento di doppio-asse si applica al sistema di tracciamento solare di doppio-asse. Il dispositivo dell'azionamento di vuotamento di verticale-orizzontale presenta i vantaggi della struttura compatta e l'inseguimento omnidirezionale della traiettoria del sole, che rende all'doppio-asse il sistema di tracciamento solare ha un più grande spazio di lavoro e una migliore prestazione d'inseguimento. Alta rigidità, consumo di energia basso, piccola coppia di torsione iniziante ed inerzia bassa.
