Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | Ingranaggio a vite a 7 pollici |
|---|---|---|---|
| Rapporto di marce: | 31:1 | Efficienza: | 40% |
| Precise: | grado <0.1 | Driver: | Elettrico/idraulico/servo |
| Colore: | Grigio d'argento | Luogo di origine: | Changzhou, Cina |
| Evidenziare: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

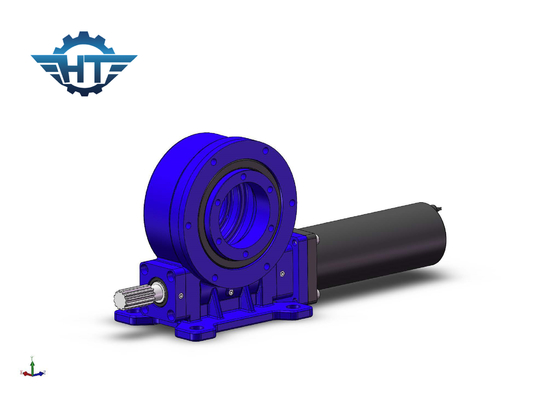

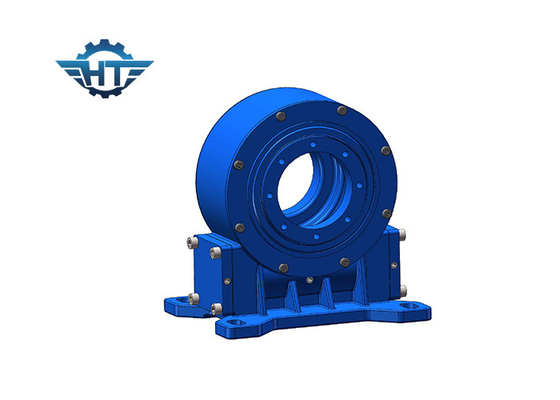

7 pollici di orologio di sabbia Verme Zero contraccolpo Azionamento a catena per stazione di energia solare parabolica
Descrizione del motore di rotazione a reazione zero
Gli azionamenti a rotazione a reazione zero sono utilizzati principalmente in applicazioni CSP come paraboliche o trog,è una sorta di sistema di condensatore di calore che può assorbire il calore di una certa sostanza chimica e trasferire il calore in elettricità.
Nome del prodotto VE7
Velocità di uscita normale: 0,03 giri al minuto
Torsione di uscita normale: 7320 Nm
Torsione massima di uscita: 10980 N.m.
Torsione del momento di inclinazione: 8 kN.m
Torsione di tenuta: 39 kN.m.
carico assiale statico: 30 kN
carico radiale statico: 100 kN
Proporzione di azionamento: 51:1
Disponibilità di contrarressione: <= 0,15°
IP ((Classe): 66
Efficienza: 40%
Temperatura: da -40°C a +120°C
Dati relativi alle prestazioni del motore riduttore
Tensione nominale: 24 VDC
Corrente normale: < 7,5 A
Potenza di uscita: 126 W
Velocità di uscita: 1,6 RPM
Torsione di uscita: 359 N.m
Torsione massima di uscita: 538 N.m.
Rumore: < 65 dB
Vantaggi
1. rotazione 360 gradi
2. Collegamento di un motore motore dal lato sinistro o destro,
3Durante l'installazione non è necessario regolare la distanza libera degli ingranaggi; questa è già impostata dal produttore prima della fabbrica.
4. Semplice installazione e bassa manutenzione
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; pertanto non è necessario un freno
7Metodo semplice e fluido di avvio e arresto
8. Alta precisione
Specificativi della motrice di rotazione verticale a reazione zero
| Modello | Rapporto | Torsione di uscita nominale | Torsione di inclinazione | Carico assiale | Carico radiale | Torsione di tenuta | Efficienza | Precisione | Auto bloccaggio | Peso |
| N.m. | N.m. | kN | kN | N.m. | grado | - Sì, sì. | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Sì, sì. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Sì, sì. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Sì, sì. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Sì, sì. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Sì, sì. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Sì, sì. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Sì, sì. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Sì, sì. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Sì, sì. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Sì, sì. | 244 kg |
Portata di applicazione
Le applicazioni tipiche comprendono tracciatori solari, turbine eoliche, antenne satellitari e radar, gru per camion, ascensori per uomini, attrezzature di utilità pubblica, accessori per attrezzature idrauliche, attrezzature per utensili ad olio, manipolatori di pneumatici,Scavatore, e ascensori per automobili.
