Dettagli:
|
| Marca: | Hangtuo | Materiale: | 50Mn, 42CrMo |
|---|---|---|---|
| Certificato: | ISO9001, CE | Motore: | 24VDC |
| Servizi di manutenzione: | Libero | Colore: | Come richiesto |
| Autobloccante: | - Sì, sì. | Torsione di tenuta: | 39 kNm |
| Evidenziare: | Vertical Slew Drive Gearbox,Vertical slew gearbox,24vdc Slew Drive Gearbox |
||

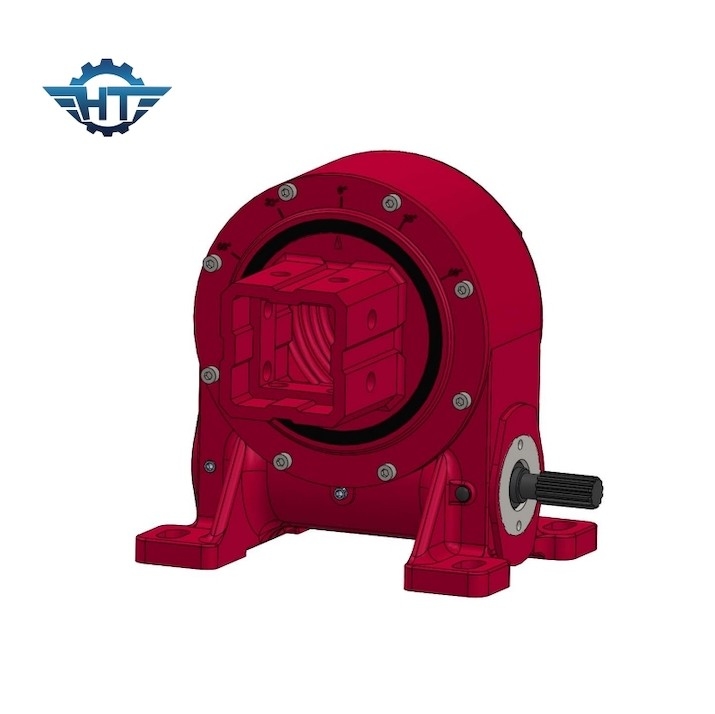

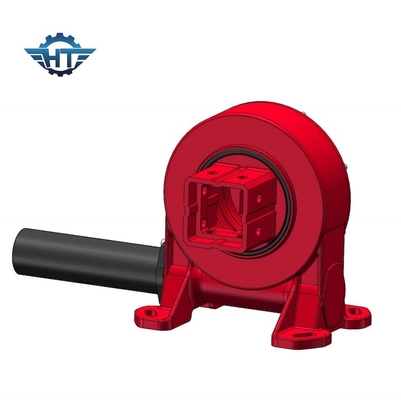

Connessione di trasmissione a leva verticale per tracciatori solari automatici
Descrizione della scatola di cambio a trasmissione a catena verticale
L'azionamento a rotazione montato verticalmente è specificamente progettato per sistemi di tracciamento solare automatici che richiedono il tracciamento dell'asse orizzontale.La rotazione precisa dell'azionamento verticale di traino consente al meccanismo di tracciare con precisioneQuesto tipo di anello di rotazione verticale è fabbricato utilizzando l'ultima tecnologia con meccanismo a clessidra.La forma di contatto dentale può supportare una maggiore capacità di coppia di tenuta rispetto al normale azionamentoQuesto permette di installare una quantità maggiore di pannelli solari, riducendo i costi di installazione.devono essere prese in considerazione le condizioni di coppia e di carico richieste;.
Fogli di dati VE di trasmissione a rotazione
| Modello | Rapporto | Torsione di uscita nominale ((N.m.) | Torsione di inclinazione ((N.m.) | Torsione di tenuta ((N.m.) | Carico assiale ((kN) | Carico radiale ((kN) | Efficienza | Auto bloccaggio | Peso ((kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Sì, sì. | 251 |
Scelta dell'azionamento a rotazione
Quando sper scegliere un propulsore a rotazione adatto, abbiamo bisogno di una breve informazione sul sistema di tracciamento solare:
1. la portata dei progetti.I progetti su larga scala e di grandi dimensioni utilizzano solitamente tracciatori solari orizzontali a un solo asse, mentre i tracciatori a doppio asse sono utilizzati principalmente in applicazioni residenziali più piccole.
2. Il carico sui motori di rotazione e la sua distanza di gravità
3. La velocità di uscita
Applicazioni
Traccianti solari, turbine eoliche, antenne satellitari e radar, gru per autocarri, ascensori per uomini, apparecchiature di utilità pubblica, accessori per apparecchiature idrauliche, attrezzature per utensili per olio, manipolatori di pneumatici, escavatori,e ascensori per autoveicoli.
Imballaggio e spedizione
Imballaggio interno: pellicola di plastica antirruggine; sacchetti di plastica a vuoto.
Imballaggio esterno: cartone duro; custodia in legno; pallet in legno.
Termine di spedizione: via espressa, via aerea, via terra, via mare.
Per i campioni, dal momento che la spinta è con piccole dimensioni ma pesante peso, non è conveniente spedizione via mare mentre la spedizione espressa il modo più conveniente,Il nostro staff logistico chiederà alla TNT, DHL, UPS, FEDEX, per confrontare il prezzo espresso al fine di trovare il modo più conveniente.
Se in futuro si ordina a grandi quantità, si consiglia di spedire via mare.
Nota:
Express: porta a porta, basta pagare la tassa di importazione se richiesto dalla dogana.
Per via aerea o per via marittima: da fabbrica a destinazione aeroporto / porto marittimo, bisogno di pagare la tariffa di destinazione addebitata dall'aeroporto ((la tariffa di destinazione è sempre addebitata per B / L indipendentemente dal pacchetto è grande, piccolo,pesanti o leggeri, in genere 200~400 USD per carico) e tassa d'importazione se richiesto dalla dogana.
In treno: a volte il prezzo di spedizione è lo stesso di quello marittimo, ma prendendo meno tempo di spedizione rispetto al mare, prenderemo in considerazione questo modo di spedizione se le merci sono urgentemente necessarie dai nostri clienti.
