Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | A 7 pollici |
|---|---|---|---|
| Rapporto di marce: | 51:1 | Efficienza: | 40% |
| Precise: | ≤ 0,1 | Driver: | Motore elettrico |
| Colore: | Come richiesto | Torsione di tenuta: | 39 kNm |
| Evidenziare: | C3 Coating Solar Slew Drive,Vertical Solar Slew Drive,7 inch Solar Slew Drive |
||

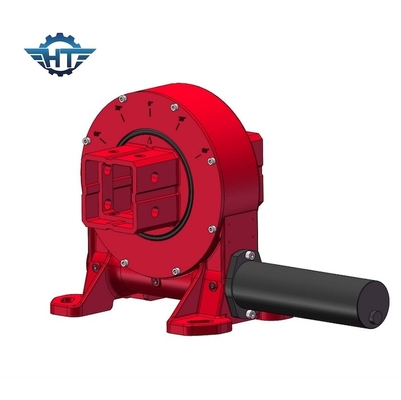

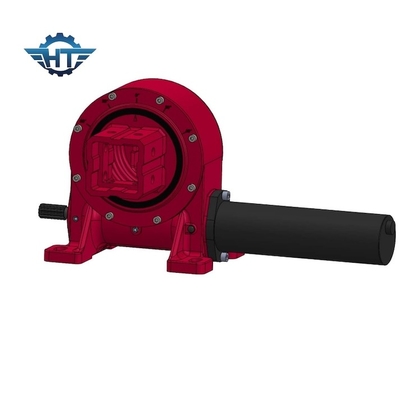

VE Verticale C3 Rivestimento Solar Slew Drive con doppio avvolgimento Worm per tracciatori fotovoltaici
Descrizione del propulsore di rotazione a doppio involucro
La nostra azienda ha una profonda conoscenza di esperti e ha 10 anni di esperienza nella progettazione, sviluppo e produzione di azionamenti di rotazione.Il nostro team è specializzato nella ricerca e nello sviluppo in questo particolare settore e copre i settori delle tecnologie di tracciamento per impianti fotovoltaici, centrali solari concentrate, ingegneria meccanica e tecnologia di propulsione a rotazione.
Scheda di dati per i motori di rotazione della serie VE
| Modello | Rapporto | Torsione di uscita nominale | Torsione di inclinazione | Carico assiale | Carico radiale | Torsione di tenuta | Efficienza | Precisione | Auto bloccaggio | Peso |
| N.m. | N.m. | kN | kN | N.m. | grado | - Sì, sì. | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Sì, sì. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Sì, sì. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Sì, sì. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Sì, sì. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Sì, sì. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Sì, sì. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Sì, sì. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Sì, sì. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Sì, sì. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Sì, sì. | 244 kg |
Vantaggi
Tempo di reazione veloce
- Sì.Esperienza pluriennale nel controllo intelligente dei processi per la produzione in serie e nello sviluppo di prodotti orientati al cliente.
Diversi tipi
Azionamento a rotazione (tipo chiuso, tipo verticale, tipo a doppio asse,Tipo di precisione) Azionamento a rotazione a vermi a clessidra si basa sul cuscinetto a rotazione con forte coppia di momento di inclinazione e funzione di autoblocco staticoMolte superfici di contatto con i denti sono progettate appositamente per la guida di carichi elevati.
Qualità stabile
Abbiamo istituito punti critici di ispezione della qualità, abbiamo impostato istruzioni di ispezione della qualità per controllare rigorosamente il processo chiave.Utilizziamo la calibrazione del gauge di misurazione e di alta precisione.
Disegno di vendita
Per ulteriori dettagli sui parametri tecnici del prodotto, contattateci per il catalogo del prodotto e i disegni di vendita dettagliati.
Applicazioni
L'azionamento del cuscinetto a rotazione verticale è generalmente installato perpendicolare al suolo ed è ampiamente utilizzato in vari progetti di generazione di energia fotovoltaica,come la generazione di potenza Csp parabolica o tramite cisterna, fresnel Csp generazione di energia, piatto sistema di tracciamento solare a singolo asse, sistema di tracciamento solare obliquo.può impedire che polvere e acqua entrino all'interno.
