Dettagli:
|
| Modello: | VE7» | Rapporto di marce: | 57:1 |
|---|---|---|---|
| Torsione di uscita nominale: | 1750Nm | Torsione di tenuta: | 13200Nm |
| Coppia di ribaltamento: | 7000Nm | Abitazione chiusa: | - Sì, sì. |
| Potenza di ingresso: | AC/DC | Voltaggio di ingresso: | 24 V |
| Evidenziare: | vertical worm gear slew drive,envelope worm gear slew drive,CE slew drive for solar tracker |
||

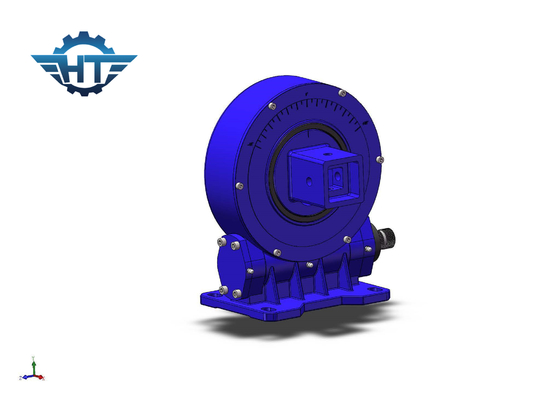

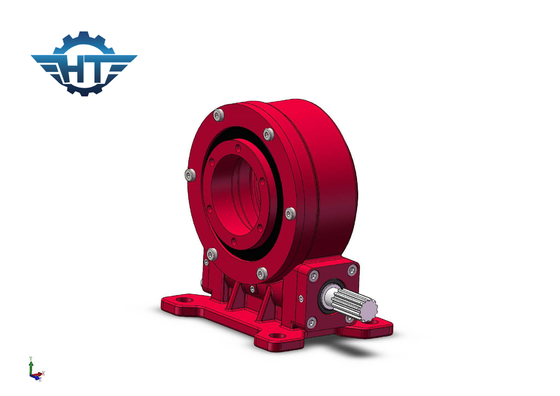

CE Verticale Envelope Worm Gear Slew Drive per tracker solare
Descrizione della trasmissione a catena del vermi
Poiché il componente centrale del dispositivo di trazione adotta un cuscinetto di rotazione, può sopportare contemporaneamente gli effetti della forza assiale, della forza radiale e del momento di inclinazione.Rispetto ai prodotti tradizionali a rotazione, ha le caratteristiche di semplice installazione, facile manutenzione e risparmio di spazio di installazione in misura maggiore.
Dati tecnici dell'azionamento di rotazione VE
| Modello | Rapporto | Torsione di uscita nominale (N.m.) | Torsione di inclinazione (N.m) | Torsione di tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Auto bloccaggio | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sì, sì. | 251 |
Vantaggi
1. Un'elevata coppia di resistenza per migliorare la sicurezza del sistema di tracciamento solare
2. 360 gradi o +60~-60 gamma di rotazione, o su richiesta del cliente
3- Involge il motore di vermi all'interno.
4. Multi contatto dentale per garantire un carico elevato
5Funzione di blocco automatico
Servizi personalizzati
1Progettazione speciale basata su applicazioni e progetti diversi
2Si possono abbinare diversi tipi di motori, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3Sono disponibili diversi colori in base al codice RAL; il nostro colore standard è RAL 9006.
Glossario dei parametri chiave
Momento di inclinazione Torsione:Questa coppia è il carico di gravità moltiplicato per la distanza tra la posizione del carico e il centro del cuscinetto di rotazione.Il motore di rotazione verrà rovesciato.
carico radiale:Il carico verticale all'asse del cuscinetto di rotazione
carico assiale:Il carico parallelo all'asse del cuscinetto di rotazione
Torsione di tenuta:È la coppia inversa. Quando l'azionamento ruota al contrario e le parti non sono danneggiate,La coppia massima raggiunta è chiamata coppia di tenuta, è anche vista come coppia rotta.
Autolocazione:Solo quando c'è carico, l'azionamento di rotazione non è in grado di ruotare in inversione e quindi chiamato auto blocco.
