Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | VE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Torsione di uscita nominale massima: | 5060 Nm |
| Torsione di tenuta: | 40,000 Nm | Coppia di ribaltamento: | 5,000 Nm |
| Efficienza: | 40% | Colore standard: | RAL9006 |
| Evidenziare: | Vertical Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox |
||

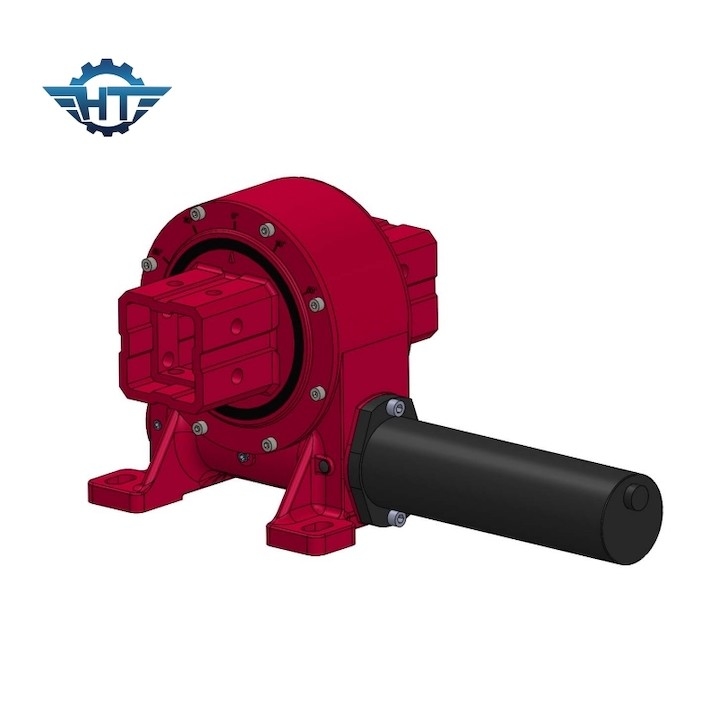

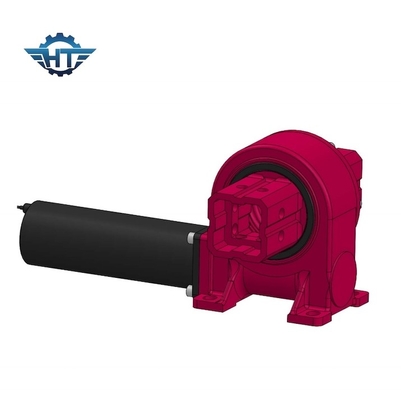

CE Vertical Envelope Slew Drive Worm Gearbox Motor Solar Tracker
Descrizione del motore di rotazione del motore di rotazione personalizzato
Il nostro motore di rotazione può sopportare simultaneamente gli effetti della forza assiale, della forza radiale e del momento di inclinazione, poiché il componente centrale dei motori di rotazione adotta il contatto di involucro e multi denti.Rispetto ai prodotti tradizionali, i nostri prodotti hanno le caratteristiche di semplice installazione, facile manutenzione e risparmio di spazio di installazione in misura maggiore.
Dati tecnici dell'azionamento di rotazione del modello VE
| Modello | Rapporto | Torsione di uscita nominale (N.m.) | Torsione di inclinazione (N.m) | Torsione di tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Auto bloccaggio | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sì, sì. | 251 |
Vantaggi
1. Un'elevata coppia di resistenza per migliorare la sicurezza del sistema di tracciamento solare
2. 360° o +60~60° di rotazione, oppure su richiesta del cliente
3- Involge il motore di vermi all'interno.
4. Multi contatto dentale per garantire un carico elevato
5Funzione di blocco automatico
Servizi personalizzati
1Progettazione speciale basata su applicazioni e progetti diversi
2Si possono abbinare diversi tipi di motori, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3Sono disponibili diversi colori in base al codice RAL; il nostro colore standard è RAL 9006.
Glossario dei parametri chiave
Momento di inclinazione Torsione:Questa coppia è il carico di gravità moltiplicato per la distanza tra la posizione del carico e il centro del cuscinetto di rotazione.Il motore di rotazione verrà rovesciato.
carico radiale:Il carico verticale all'asse del cuscinetto di rotazione
carico assiale:Il carico parallelo all'asse del cuscinetto di rotazione
Torsione di tenuta:È la coppia inversa. Quando l'azionamento ruota al contrario e le parti non sono danneggiate,La coppia massima raggiunta è chiamata coppia di tenuta, è anche vista come coppia rotta.
Autolocazione:Solo quando c'è carico, l'azionamento di rotazione non è in grado di ruotare in inversione e quindi chiamato auto blocco.
