Dettagli:
|
| Tipo: | Chiuso | Applicazione: | Macchine e apparecchi per la costruzione |
|---|---|---|---|
| Driver: | Motore idraulico | Grado IP: | Protezione IP66 |
| Colore: | Come richiesto | Efficienza: | 40% |
| Modello: | VE9 | Rapporto: | 61:1 |
| Evidenziare: | slewing drive for solar tracking system,solar tracker drive |
||

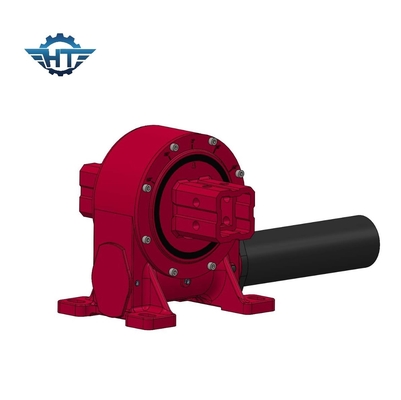

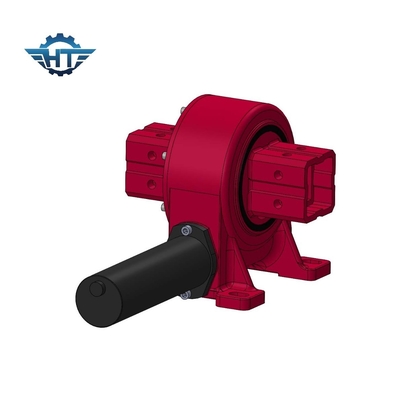

Verticale Worm Gear Slew Drive con orologio di sabbia Worm per il collegamento sistema di tracciamento a asse singolo
Descrizione del motore a catena del worm gear
La progettazione verticale è il punto più luminoso degli azionamenti a rotazione Hangtuo, la progettazione verticale è utilizzata principalmente per il sistema di tracciamento solare,la struttura speciale semplifica la complessa struttura della staffa del sistema di tracciamento solare a asse singolo, riducendo il costo dell'intero sistema, la progettazione verticale sta svolgendo un ruolo più competitivo nel mercato dei tracker solari.
Dati tecnici dell'azionamento a rotazione della serie VE
| Modello | Rapporto | Torsione di uscita nominale (N.m.) | Torsione di inclinazione (N.m) | Torsione di tenuta (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Auto bloccaggio | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sì, sì. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sì, sì. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sì, sì. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sì, sì. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sì, sì. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sì, sì. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sì, sì. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sì, sì. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sì, sì. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sì, sì. | 251 |
| Modello: | VE9 | Luogo di origine | Changzhou, Cina |
| Marchio | HANGTUO | Tipo | Concluso |
| Materiale | 42CrMo,50Mn | Torsione di uscita | 7320 N.m |
| Torsione del momento di inclinazione | 18300 N.m | Torsione di tenuta | 51000 N.m |
| Classificazione dell'asse statico | 90 KN | Classificazione radicale statica | 160 KN |
| Classificazione dinamica dell'asse | 45 KN | Classificazione radicale dinamica | 80 KN |
| Rapporto di ingranaggi | 61:1 | Efficienza | 40% |
Applicazioni
L'applicazione più comune degli azionamenti a rotazione a doppio asse sono i tracciatori solari a doppio asse, come gli eliostati e il fotovoltaico concentrato (CPV), e le antenne satellitari o radar.Altre applicazioni includono ascensori automobilistici, posizionatori di braccia robotici e attrezzature per il palco.
Specifiche del posizionatore a doppio asse SDE
Caratteristiche
1. progettazione chiusa verticale con uscita singola o doppia.
2. Utilizzando l'attrezzatura a vermi a clessidra, contatto multi denti, trasferire una coppia elevata per resistere a carichi maggiori.
Applicazioni
Esistono molte applicazioni in cui può essere utilizzato un azionamento rotativo, principalmente perché è adatto per applicazioni che richiedono un carico per mantenere la potenza e la coppia di rotazione.
Le applicazioni tipiche di swing drive includono, ma non sono limitate a:
1- Tracker solare.
2- Turbine eoliche
3- L'ascensore maschile.
4.macchine idrauliche
5- Telemanipolatore.
6- Escavatore.
7- Sollevate.
8- Granate
9- attrezzature per la perforazione
10- Equipaggiamento militare.
