Dettagli:
|
| Tipo: | Riduttore del verme VE9 | Materiale: | 42CRMN o 50Mn |
|---|---|---|---|
| Applicazione: | Energia solare | Periodo di garanzia: | 10 anni |
| Colore: | Cliente richiesto | Dimensione: | 3 pollici - 25 pollici |
| Classe del IP: | IP66 | Caratteristica: | serratura inversa di auto |
| Evidenziare: | Azionamento verticale incluso di vuotamento VE9,Singolo azionamento verticale obliquo di vuotamento,Azionamento solare incluso dell'inseguitore VE9 |
||

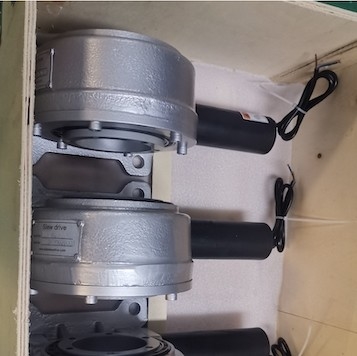

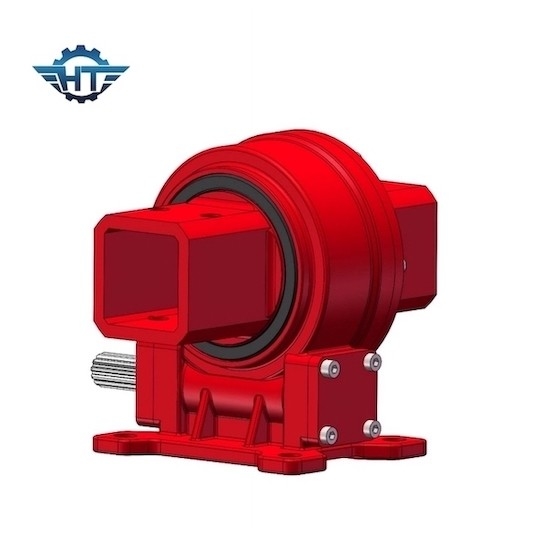

L'inseguitore solare verticale chiuso VE9 ha ucciso l'azionamento con il motore elettrico per energia solare
Descrizione solare elettrica dell'azionamento di vuotamento
Il sistema di tracciamento di azionamento solare elettrico di vuotamento è un sistema dell'unità di controllo meccanica ed elettronica che ottimizza l'uso di luce solare nella produzione di energia photothermal e fotovoltaica raggiungere l'efficienza di conversione fotoelettrica migliore. Include: ha ucciso gli azionamenti, i motori (CC, motori innestati passo passo, servo, planetari, motori dell'asta di spinta, ecc.), gli ingranaggi a vite, i sistemi del sensore, ecc.
Temperatura ambiente:
Gamma di temperature di lavoro dell'azionamento dell'ingranaggio a vite: -40℃~+80℃.
Il valore di efficienza meccanica fornito dalle paia dell'azionamento dell'ingranaggio a vite è un valore medio o un valore di riferimento, che è adatto a buona lubrificazione e nell'ambito di coppia di torsione stimata e della velocità. L'efficienza meccanica può essere aumentata aumentando la velocità di scivolamento della superficie del dente, aumentare l'angolo di elica o aumentare la rugosità del pendio del verme.
lubrificazione:
Prima di lasciare la fabbrica, il grasso corrispondente è iniettato nella superficie, nel cuscinetto e nella canalizzazione del dente dell'azionamento rotatorio dell'ingranaggio a vite per accertarsi dell'operazione normale delle paia dell'ingranaggio a vite continua e dell'ingranaggio a vite. L'iniezione regolare di grasso è necessaria da assicurare che il grasso aggiunto sia completamente - compatibile con il grasso originale.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
1. Singolo legame piano di asse
2. Singolo legame obliquo di asse
3. Unità obliqua di unico asse
4. Sistema di tracciamento solare di asse doppio
