Dettagli:
|
| Tipo: | 12 pollici che vuotano azionamento | Materiale: | 42CrMo o 50Mn |
|---|---|---|---|
| Garanzia: | 5~10 anni | Dimensione: | 3" ~25" |
| Applicazione: | Energia solare regolabile | Colore: | Cliente richiesto |
| MOTORE: | CA, CC, idraulica | Sito dell'installazione: | campo aperto |
| Caratteristica: | Sicuro, autobloccante | Classe del IP: | IP66 |
| Evidenziare: | azionamento dell'ingranaggio a vite della clessidra,Azionamento 42CrMo dell'ingranaggio a vite,azionamento 42CrMo di vuotamento dell'ingranaggio a vite |
||

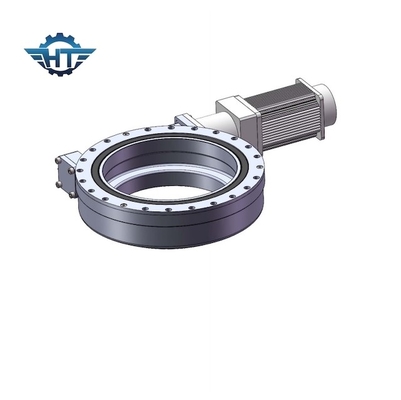

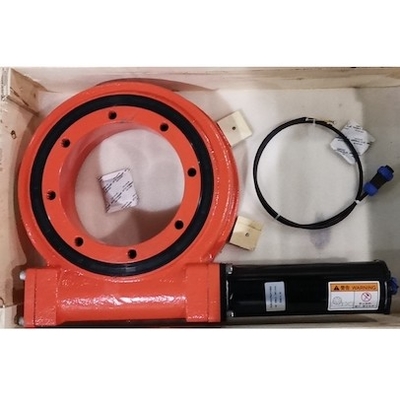

Azionamento dell'ingranaggio a vite SE12 con il verme della clessidra per il sistema di tracciamento a energia solare regolabile
Descrizione dell'azionamento dell'ingranaggio a vite
le unità di vuotamento di Unico asse sono utilizzate nell'inseguimento solare e nei campi industriali e fabbricanti vari, portanti l'affidabilità precisa. I nostri azionamenti dell'oscillazione caratterizzano una costruzione toroidale del verme che tiene conto coppia di torsione più ad alta resistenza e dell'uscita massima del contatto, dell'ingranaggio.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
1) Inclinazione ottimale fissa
Alle latitudini basse, l'aumento nella produzione di elettricità è minimo dovuto l'inclinazione ottimale più bassa (come in 8°, quasi nessun aumento); Alle alte latitudini, l'inclinazione ottimale è grande e la quantità elevata dell'elettricità generata è significativamente (per esempio, da circa 25% a 50°)
2) Singolo asse piano
Segue il cambiamento dell'angolo d'incidenza entro un giorno del sole ed il suo tasso di aumento nella produzione di elettricità alle latitudini basse è significativamente migliore di quello di alte latitudini. È generalmente ha creduto che il singolo inseguimento piano di asse sia più adatto ad uso delle latitudini di meno ° di 30.
3) Singolo asse obliquo
È più adatto ad alte latitudini.
4) inseguimento doppio di asse
Questo approccio è chiaramente il più alto nell'aumento nella produzione di elettricità dovuto l'inseguimento dei cambiamenti nell'angolo d'incidenza del sole in un giorno ed in un anno.
5) Regolabile fisso
Questo tipo è basato sul cambiamento dell'angolo dell'incidenza in un anno del sole per regolare l'inclinazione del sostegno, così raggiungendo un aumento nella produzione di energia
La maggior parte della differenza fondamentale fra i metodi di montaggio differenti è la differenza nella produzione di energia che portano. Naturalmente, ci saranno differenze nell'investimento iniziale e nei costi di mantenimento operativi.
I riduttori planetari sono ideali per le applicazioni che richiedono l'alta coppia di torsione in un piccolo pacchetto ed in un albero di uscita con l'allineamento coassiale
