Dettagli:
|
| Modello: | A 14 pollici | Tenuta della coppia di torsione: | 54200 nanometro |
|---|---|---|---|
| Inclinazione della coppia di torsione: | 68000 nanometro | Coppia di torsione dell'uscita: | 6550 nanometro |
| Carico assiale: | kN 680 | Carico radicale: | kN 230 |
| Certificato: | ISO9001, CE | Dipinto: | Disponibile |
| Garanzia: | 5 anni | Auto-serratura: | Sì |
| Evidenziare: | Azionamento elettrico di pantano del CE,Azionamento elettrico 680kN di pantano,anello di vuotamento dell'ingranaggio a vite 680kN |
||

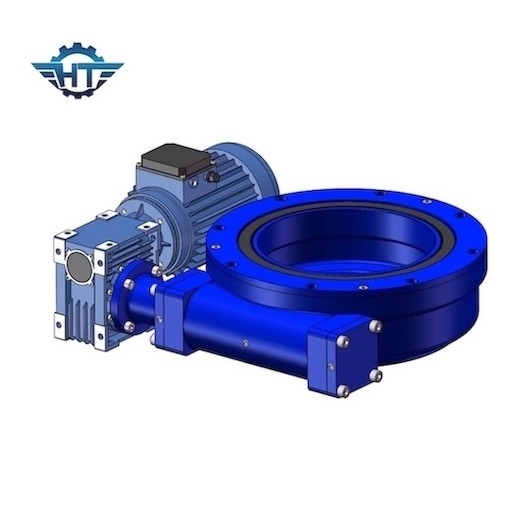

L'ingranaggio a vite ha ucciso l'azionamento Drived dal motore elettrico e dalla trasmissione per il sistema di tracciamento solare
Descrizione di prodotto
L'azionamento di vuotamento, anche chiamato cuscinetto dell'anello di vuotamento, è un genere di prodotto capace di resistere ai grandi carichi assiali con molto a bassa velocità. E secondo il tipo inoltre sia ben adattato assorbire la inclinazione del momento. Gli anelli di vuotamento sono disponibili nei modelli industriali, in cui gli anelli sono fatti da d'acciaio forgiato e le piste indurite della palla inoltre sono implementate. Poichè la tecnologia è migliorato, gli azionamenti di vuotamento stanno usando la tecnologia del verme della clessidra, in cui il verme è modellato per impegnare più denti nell'ingranaggio. Risultati aumentati di questo impegno del dente nella maggiori forza, efficienza e durevolezza.
L'azionamento di vuotamento usa la tecnologia standard del verme in cui il verme sull'orizzontale. Il rapporto della velocità dell'asse dipende dalla relazione fra il numero dei fili sul verme ed il numero dei denti nell'ingranaggio a vite o nell'ingranaggio. Sono prodotti standardizzati per le industrie specifiche quali l'industria solare e le applicazioni mobili quali gli escavatori. Il verme è alimentato da un motore elettrico o dal motore idraulico, indipendentemente da fatto che combinato con una scatola ingranaggi di ingranaggio planetario supplementare, la scatola ingranaggi di ingranaggio a vite ecc.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Autobloccante |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazione degli azionamenti di pantano
Con accuratezza e coppia di torsione eccellenti di rotazione, il nostro vuotamento svolge un ruolo importante nel campo di intelligenza artificiale, quali i robot, i negozi senza polvere dello spruzzo, le armi robot, ecc. Ci siamo sviluppati e progettato molte soluzioni personali di progettazione, una soluzione completa di rotazione è data congiuntamente alle condizioni di gestione specifiche.
I nostri slewings sono utilizzati sia in attrezzatura pesante, quali i veicoli blindati che in attrezzatura ottica sensibile. Sono caratterizzati dalla robustezza, dalla precisione e dall'affidabilità.
Il nostro vuotamento è utilizzato nell'industria del macchinario di costruzione ed è stato ben ricevuto dai clienti nel paese ed all'estero. Il cuscinetto di vuotamento del macchinario di costruzione è una base ditrasmissione speciale sul macchinario di costruzione che sopporta simultaneamente la forza assiale, capovolgente il momento, forza radiale e richiede due parti di girare riguardante a vicenda. L'applicazione sopportante di vuotamento nell'industria del macchinario è più comune, come: sollevando e scaricando macchinario, il macchinario minerario, il macchinario del porto, ecc.
