Dettagli:
|
| Modello: | 3 pollici | Rapporto di marce: | 31:1 |
|---|---|---|---|
| Applicazione: | Energia solare | Luogo di origine: | Changzhou, Cina |
| Driver: | Motori 12/24 V CC | Certificati: | ISO9001, CE |
| Installazione: | Orizzontale o verticale | Manutenzione: | Libero |
| Colore: | come richiesto | Contraccolpo: | 0.1° |
| Evidenziare: | Azionamento elettrico di pantano SE3,Piccolo azionamento di pantano dell'ingranaggio a vite,Anello di vuotamento dell'ingranaggio a vite dell'inseguitore di PV |
||

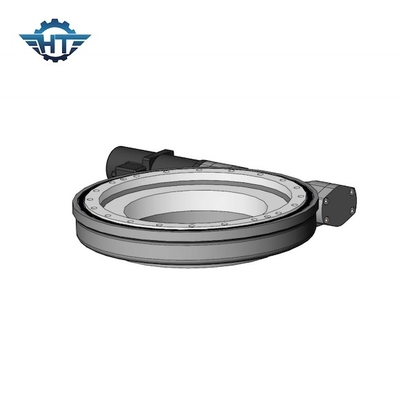

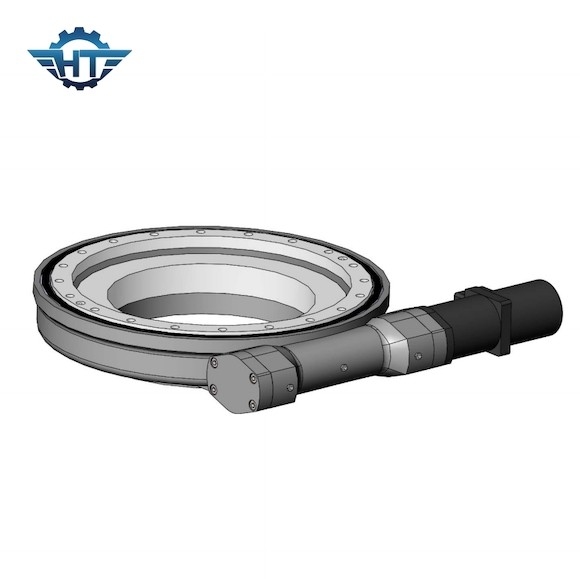

Il piccolo ingranaggio a vite SE3 ha ucciso l'azionamento con il motore elettrico per i singoli inseguitori di PV di asse
Piccola descrizione dell'azionamento di pantano dell'ingranaggio a vite
Un sistema di ingranaggio a vite continua di pantano è un'unità in modo compatto costruita che consiste di un anello di vuotamento, di una base di appoggio e di un verme. Questa unità introduce i vantaggi di un anello di vuotamento e di un verme in un'unità.
È adatto ad applicazioni che richiedono la rotazione lenta con un movimento continuo o ciclico capace di trattamento dei carichi combinati. Il prodotto è con le dimensioni standard per la coppia del motore elettrico o idraulico come pure la coppia di intero sistema ad attrezzatura.
dovuto la sua compattezza, alta rigidità ed altri vantaggi citati, un sistema di ingranaggio a vite continua è utilizzato in attrezzatura variante quali le piattaforme mobili dell'assemblea, il sistema satellite, le gru di carico idrauliche sui veicoli del trasporto, le piccole gru marine, scale giranti allungabili, nelle unità della ruota di grandi trasportatori portali marini.
Vantaggi
1. Rotazione 360 gradi
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
Parametri dell'azionamento di vuotamento
| Modello | Rapporto | Coppia di torsione della potenza nominale | Inclinazione della coppia di torsione | Tenuta della coppia di torsione | Carico assiale | Carico radiale | Efficienza | Precisione | Autobloccante | Peso |
| N.m | N.m | N.m | kN | kN | grado | Sì | chilogrammo | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sì | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sì | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sì | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sì | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 182 |
Applicazioni
Sistema di tracciamento orizzontale di unico asse
Il sistema di tracciamento orizzontale di unico asse che pricipalmente si applica nelle metà di e aree basse della latitudine, collega una coppia di singole corde orizzontali di asse attraverso un insieme del dispositivo di azionamento per raggiungere l'inseguimento sincrono delle corde multiple. La matrice del legame può essere 6 stringhe, 8 stringhe, 10 stringhe e 12 stringhe con il modulo che monta la capacità da 20kWp a 60kWp. La produzione di elettricità supplementare annuale è fino a 15%~23% rispetto al sostegno fisso. Applicabile in terreno differente, come il deserto, il piano, gli stagni di pesce sulla terra ecc. del pendio.
