Dettagli:
|
| Materiale: | Ghisa | Modello: | A 9 pollici |
|---|---|---|---|
| RAPPORTO DI MARCE: | 61:1 | Efficienza: | 40% |
| Preciso: | ≤ 0,1 | Asse: | Singolo verticale |
| Colore: | Come richiesto | Tenuta della coppia di torsione: | 30800 nanometro |
| Evidenziare: | solar slew drive,slewing drive for solar tracking system |
||

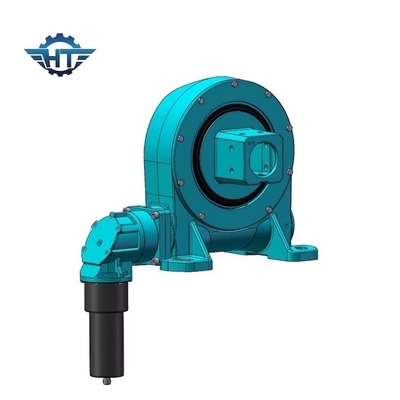

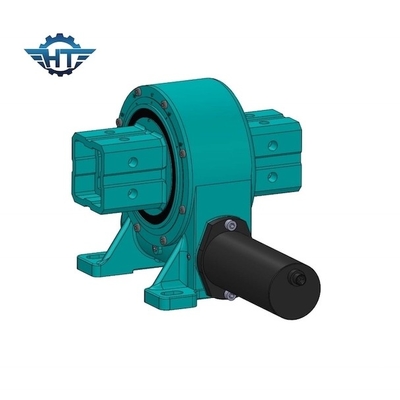

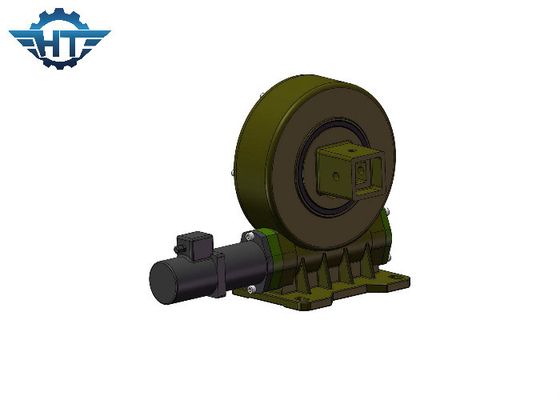

Grado di protezione dell'anello IP66 di pantano dell'ingranaggio a vite continua di Vertica per l'inseguitore solare di singolo asse piano
Descrizione dell'anello di pantano dell'ingranaggio a vite continua
gli ingranaggi di vuotamento contribuiscono a rendere le installazioni solari più efficaci e proficue sostenendo il movimento sia inseguitori solari di doppio-asse che nei singoli. Muovere i sistemi di tracciamento solari enormi richiede i cambi di vuotamento che offrono sia la carico-tenuta dell'multi-aereo che la coppia di torsione rotazionale. Gli azionamenti di vuotamento che impegnano un maggior numero dei denti offrono più contatto ed alta e forte coppia di torsione.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì |
251 chilogrammo |
Applicazione
Gli inseguitori solari di vuotamento dell'azionamento per industria solare.
Gli inseguitori solari di asse muovono i pannelli solari tali che ottengono l'accesso più solare e creare più potere. Possono essere singolo asse o asse doppio.
Le nostre soluzioni personalizzate per il potere solare cablaggio di aiuto di industria del sole in un modo efficiente e redditizio. I nostri azionamenti di vuotamento e gli azionamenti dell'ingranaggio a vite consegnano il più alta dinamica e la capacità di carico statica di coppia di torsione in un piccolo pacchetto. Nelle applicazioni dove indicare l'accuratezza è critico, la nostra tecnologia dell'ingranaggio a vite dell'doppio avvolgimento fornisce la precisione e l'accuratezza, contraccolpo zero assoluto disponibile.
Alimentato con tecnologia del verme della clessidra per coppia di torsione massima dell'ingranaggio e la rotazione più regolare. Le applicazioni dell'azionamento di pantano inoltre includono, trasportano le gru, gli ascensori dell'uomo, le attrezzature pratiche, i collegamenti idraulici, le attrezzature dello strumento dell'olio, le gru marine, gli operatori della gomma, lo zappatore s e gli ascensori automobilistici, l'energia eolica, il satellite, il robot su autocarro ecc.
