Dettagli:
|
| Modello: | alta precisione 3 pollici | Rapporto di marce: | 31:1 |
|---|---|---|---|
| Efficienza: | 40% | Precisione: | 0,05 gradi |
| MOTORE: | Elettrico, NEMA, servomotori | installi il metodo: | Verticale installato |
| Applicazione: | Riflettori parabolici concentrati | Colore: | come richiesto |
| Evidenziare: | Azionamento elettrico di pantano del riflettore parabolico,azionamento elettrico di pantano di 0,05 gradi |
||

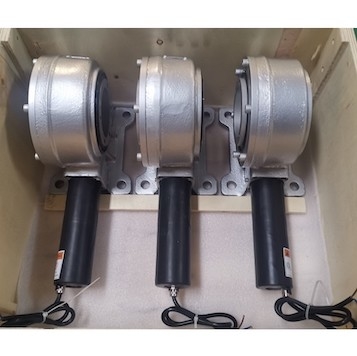

Alta precisione 3 pollici di azionamento solare di vuotamento per i riflettori parabolici concentrati

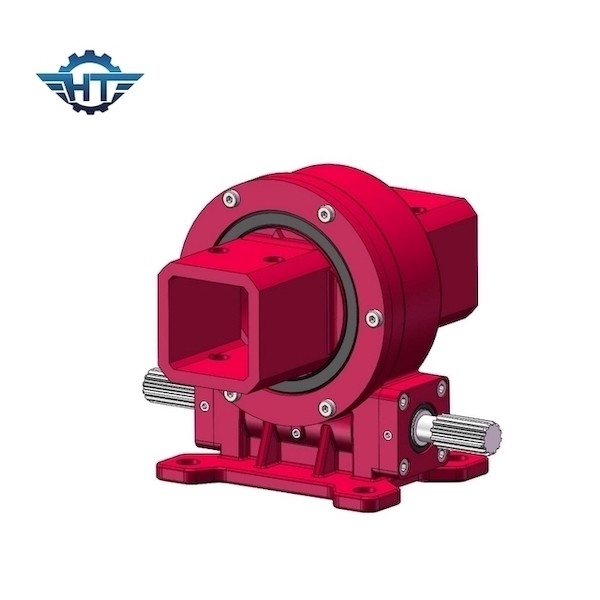

Descrizione dell'azionamento di vuotamento di alta precisione
L'azionamento a 5 pollici verticale di vuotamento con alta precisione potrebbe applicarsi in centrali elettriche paraboliche della depressione (PTPP). È un genere di centrale elettrica termica sviluppata che può generare l'elettricità raccogliendo il calore del sole al liquido ad alta temperatura.
Le centrali elettriche dirette paraboliche consiste di: riflettori parabolici (specchi), tubo del ricevitore, struttura di sostegno del metallo, sistema di tracciamento che comprende gli azionamenti, i sensori ed i comandi di vuotamento. Gli azionamenti di vuotamento sono la parte del centro dell'unità d'inseguimento.
Parametri di prestazione VE5
| Modello: | azionamento a 5 pollici verticale di vuotamento |
| Coppia di torsione della potenza nominale: | 962 nanometro |
| Inclinazione della coppia di torsione: | 5000 nanometro |
| Carico assiale: | kN 16 |
| Carico radiale: | kN 27 |
| Tenuta della coppia di torsione: | kNm 30 |
| Efficienza: | 40% |
| Precisione: | 0,15 ° |
| Autobloccante: | Sì |
| Peso: | 18 chilogrammi |
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Sistema di Fresnel CSP
Il sistema photothermal di Fresnel è attraverso l'unità d'inseguimento nel sistema, che comprende un dispositivo rotatorio dell'azionamento come il centro dell'unità d'inseguimento e lo specchio ed il collettore lineare sono disposti nella direzione nord-sud. ottenga il calore solare massimo.
