Dettagli:
|
| Modello: | 9 pollici | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Efficienza: | 40% | Tipo: | Serie orizzontale |
| Applicazione: | Inseguitori solari | Servizio dell'OEM: | Disponibile |
| Luogo di origine: | Changzhou, Cina | Driver: | Motore passo a passo |
| Evidenziare: | Esponga al sole l'inseguimento dell'azionamento solare di vuotamento,Azionamento solare 24V orizzontale di vuotamento,Azionamento solare orizzontale dell'inseguitore 24V |
||

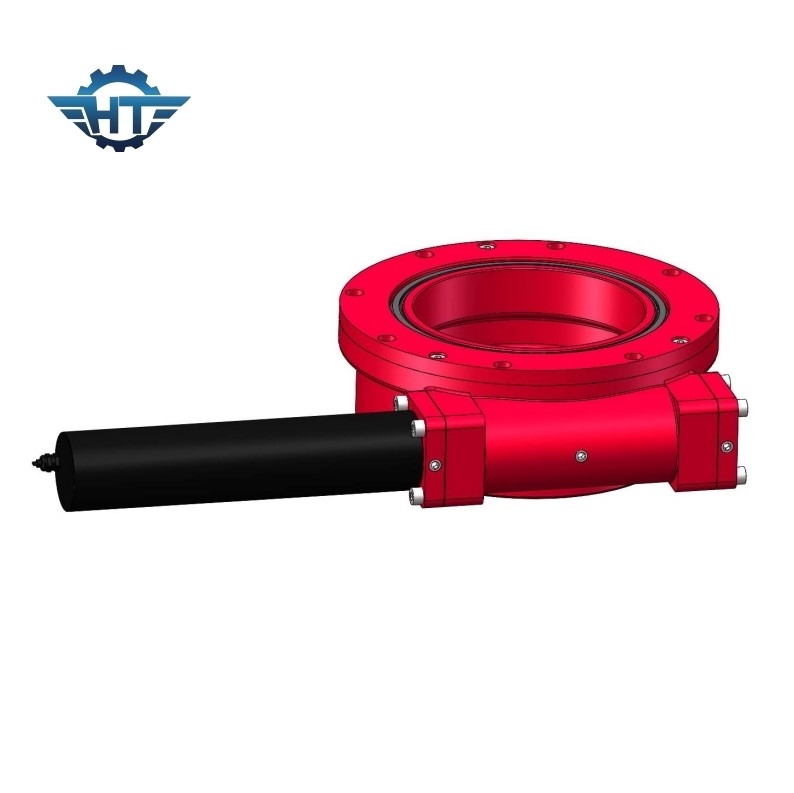

FlatTracking espone al sole l'azionamento solare di vuotamento con il motore passo a passo 24V ed i codificatori per gli inseguitori solari
L'inseguimento espone al sole l'azionamento solare di vuotamento
Il sole che segue l'azionamento di vuotamento è una parte del centro nel giro del sistema di tracciamento obliquo di unico asse che è un prodotto redditizio pricipalmente sviluppato e progettato per la costruzione delle centrali elettriche su grande scala ed è ampiamente usato nelle latitudini medie e basse.
Il sistema ha bisogno soltanto di intera matrice può essere seguito automaticamente usando un insieme dell'azionamento e del regolatore di vuotamento. La struttura unica del legame e l'azionamento senza manutenzione di vuotamento possono renderlo la stabilità di sistema affidabile ed affidabile, incidenza guasti bassa e costi di mantenimento bassi. Rispetto al sostegno fisso tradizionale dell'installazione, può aumentare la produzione di energia annuale di circa 30%, che è un sistema su grande scala della produzione di energia.
Ideale per la costruzione della stazione.
Caratteristiche fondamentali
1. Un angolo e una gamma giranti illimitati
2. Fornisca la trasmissione più efficiente di alto potere e di coppia di torsione possibili
3. L'alloggio completamente chiuso e sigillato resiste agli ambienti ed alla sicurezza duri di aumenti
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
Obliqui piani scelgono
«Singolo obliquo piano», o «pianamente monoassiale con l'inclinazione» è il prodotto della combinazione ai dei due modi superiori. Infatti, il piano inclinava singolo dovrebbe appartenere alla categoria di singolo asse piano, il suo asse di rotazione è orizzontale ed il suo intero sistema di tracciamento può seguire il singolo sistema piano di asse. La differenza è che ogni componente sul suo asse di rotazione ha una determinata inclinazione al sud.
Singolo asse propenso:
Il monoassiale propenso ha una determinata inclinazione al sud, in modo da questa situazione è migliore del piano monoassiale. Ma il monoassiale obliquo inoltre presenta le sue proprie limitazioni. dovuto l'inclinazione al sud, il supporto monoassiale propenso diventa più alto e più alto dalla terra dal lato nord mentre l'asse di rotazione si sviluppa e perché la colonna posteriore non può essere fatta troppo su, l'asse di rotazione del monoassiale propenso è limitato. Non può essere trasformato un'asse lunga finchè una singola asse, ma può essere soltanto indipendente uno per uno, che aumenta il suo costo e, naturalmente, aumenta l'ingombro a pavimento.
Singolo asse piano
Il sostegno d'inseguimento monoassiale piano può aumentare significativamente la produzione di energia seguendo la traiettoria del sole nella direzione est-ovest, ma il monoassiale piano inoltre presenta i suoi svantaggi. Poiché il supporto monoassiale piano non ha inclinazione al sud, la sua radiazione che riceve l'abilità è povera quando l'angolo di altitudine del sole è basso, che è particolarmente ovvio nelle alte latitudini. C'è stato una diminuzione, particolarmente nell'inverno e la produzione di energia è ancora più bassa di quella dei supporti fissi.
