Dettagli:
|
| Tipo: | 9" azionamento di pantano | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Applicazione: | Sistema di tracciamento solare | MOTORE: | 24VDC con Corridoio |
| Metodo dell'installazione: | Verticale montato | Materiale: | 42Crmo |
| Peso: | 60 chilogrammi | Garanzia: | 10 anni |
| Evidenziare: | Auto VE9 che chiude pantano a chiave Ring Drive,azionamento di vuotamento dell'ingranaggio a vite del motore 24V,azionamento verticale di vuotamento del motore 24V |
||

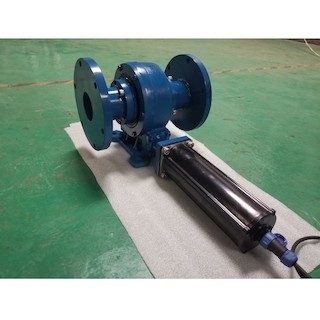

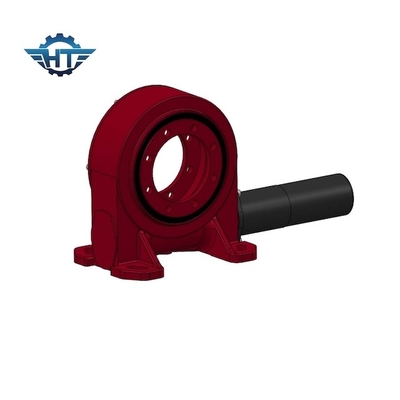

Auto VE9 che chiude l'azionamento a chiave di vuotamento dell'ingranaggio a vite con il motore 24VDC con Hall Sensors For Solar System
Azionamento di vuotamento dell'ingranaggio a vite
più alta usura-resistenza, che può caricare la forte coppia di torsione dell'uscita e la inclinazione della coppia di torsione di momento con la prestazione buona della stabilità e dell'affidabilità. L'azionamento di vuotamento dell'ingranaggio a vite è inoltre disponibile per il più alto campo preciso d'inseguimento.
Il nostro azionamento di vuotamento descritto con l'inverso autobloccante a causa delle caratteristiche autobloccanti dell'ingranaggio a vite. Questa caratteristica notevolmente migliora la stabilità del funzionamento e migliora il fattore di sicurezza. Confrontato ai prodotti tradizionali di vuotamento, l'azionamento di vuotamento dell'ingranaggio a vite è facile da installare, facile mantenere e la sua progettazione compatta risparmia il considerevole spazio dell'installazione.
Parametri tecnici
| Modello Performance Parameters della VE | |||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (N.m) | Inclinando coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | ≤0,1 | Sì | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | ≤0,1 | Sì | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | ≤0,1 | Sì | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | ≤0,1 | Sì | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | ≤0,1 | Sì | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | ≤0,1 | Sì | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | ≤0,1 | Sì | 88 chilogrammi |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | ≤0,1 | Sì | 135 chilogrammi |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | ≤0,1 | Sì | 192 chilogrammi |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | ≤0,1 | Sì | 251 chilogrammo |
Vantaggi
1. Forte momento di capovolgimento basato sull'avvolgimento della struttura dell'ingranaggio a vite
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il contatto del multi-dente
4. Migliori la funzione autobloccante statica
