Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | SDE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Duty cycle: | 30 anni |
| Tipo: | asse doppio | Colore standard: | RAL9006 |
| Bulloni di attacco: | 6*M10 | Codice di HS: | 84834090 |
| Evidenziare: | Azionamento doppio di vuotamento di asse SDE7,cambio planetario dell'azionamento di vuotamento del motore 12V,Azionamento di pantano dell'ingranaggio a vite SDE7 |
||

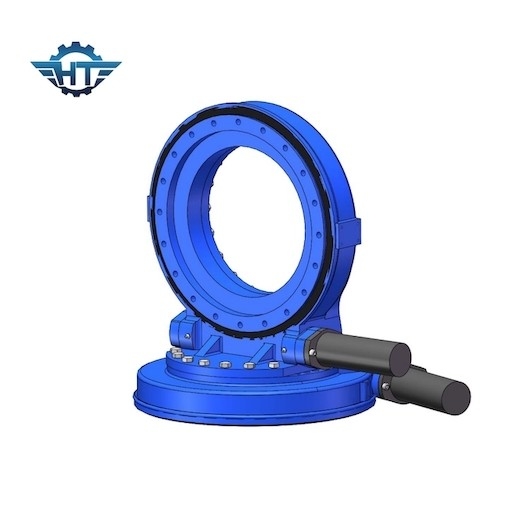

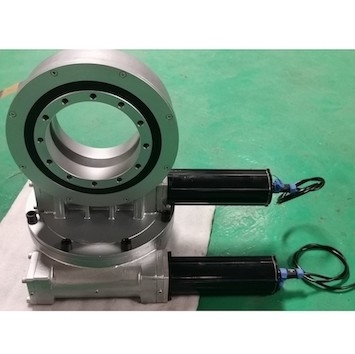

Cambio doppio dell'azionamento di vuotamento di asse SDE7 con i motori planetari 12V per l'inseguitore solare
Descrizione doppia dell'azionamento di vuotamento di asse
Ci sono le due architetture comuni di controllo e dell'azionamento per gli inseguitori di doppio-asse: azionamento distribuito ed azionamento collegato. Indipendentemente dalla progettazione, l'azionamento di vuotamento è indubbiamente la componente centrale dell'unità di controllo. La precisione e la rigidità dell'azionamento di vuotamento sono strettamente connesse all'esercizio sicuro del sistema.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Parametri elettrici del motore dell'ingranaggio
| Dati del motore | Dati planetari | ||
| Tensione nominale | 24VDC | Rapporto | 398:1 |
| Corrente nominale | 1.3A | Coppia di torsione dell'uscita | 43Nm |
| Velocità stimata | 800Rpm | Velocità dell'uscita | 2Rpm |
| Protettivo a livello | IP55/65/66 | Rumore | <60db> |
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
