Dettagli:
|
| Materiale: | Quarto | Modello: | 5 pollici verticali |
|---|---|---|---|
| Tipo: | verme e wormwheel | Garanzia: | 3 anni |
| OEM: | Disponibile | Supporto tecnico: | Tutta la vita |
| Applicazione: | Stazione di CSP | Rapporto: | 37:1 |
| Evidenziare: | Singolo azionamento di vuotamento di verticale di asse,Azionamento verticale a 5 pollici di vuotamento,Azionamento verticale di vuotamento con il motore passo a passo |
||

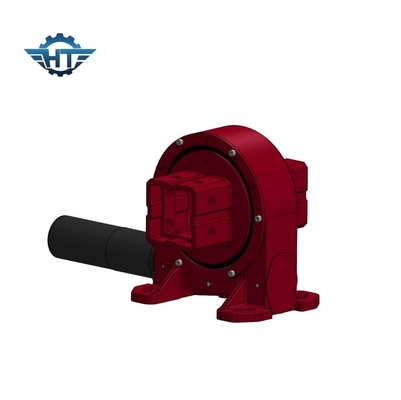

Il singolo asse a 5 pollici verticale affidabile ha ucciso l'azionamento con il motore passo a passo per la stazione di CSP
Singola descrizione dell'azionamento di pantano di asse
Specifiche: Le nostre dimensioni del modello basso consegnano le gamme delle prestazioni da 1.500 nanometro a 11.200 nanometro di tenuta della coppia di torsione, 100Nm a 20.000 nanometro di coppia di torsione dell'uscita, 5000 nanometro a 89.000 nanometro della inclinazione la coppia di torsione e dei rapporti di riduzione del cambio del 30:1 fino a 150: 1. Attaccando un cambio planetario, il rapporto di marce ha potuto essere ancora più alto. Gli azionamenti possono essere montati orizzontalmente, verticalmente, o su una combinazione di asce multiple.
Affidabilità: I nostri azionamenti di vuotamento di doppio-asse di SDE sono assicurati per un tempo di vita del campo da 30 anni di posizionamento preciso 3D. Gli azionamenti di SDE creano una soluzione efficiente ed affidabile in un singolo azionamento. Qualifichiamo tutte le nostre componenti e materie prime facendo uso delle norme fissate dall'iso 9001, certificazioni del CE per massimizzare la vita del campo.
Prestazione: I nostri azionamenti di pantano usano la tecnologia brevettata del verme della clessidra per dare il supporto massimo del movimento e di controllo. I nostri ingranaggi a vite impegnano 5 - 11 dente sulla linea del passo della corona a dentatura interna dalla vite della clessidra, che è più alto impegno del dente che i vermi standard, dando al cambio la maggiori stabilità e forza. Impari più circa la tecnologia della clessidra.
Applicazioni: La domanda più comune dell'azionamento di vuotamento di azionamenti di vuotamento di doppio-asse è inseguitori solari di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni quali gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Caratteristiche
Adoping il verme della clessidra, gli azionamenti hanno le seguenti caratteristiche:
1) Coppia di torsione e carico ad alto rendimento di tenuta
2) Precisione d'inseguimento superiore
3) Forte resistenza e sigillatura della corrosione efficaci
Come scegliere la dimensione adeguata degli azionamenti di vuotamento?
La scelta della dimensione adeguata degli azionamenti di vuotamento per evitare non solo da mancanza della prestazione o da eccedenza della prestazione è di svolgere un ruolo importante nel raggiungimento delle soluzioni redditizie.
Prego forniscaci le seguenti informazioni per selezionare un azionamento adatto di vuotamento:
1. l'applicazione
2. il toque dell'uscita ha richiesto. Se non avete una chiara idea di quei dati, appena dicaci il carico, per esempio, il peso dei pannelli e dei supporti di attacco sul nostro azionamento di vuotamento.
3. le dimensioni del carico ed il più grande vento nella vostra area durante i 10 anni scorsi che sono usati per calcolare se l'azionamento che raccomandassimo potrebbero sopportare il carico di maxium quando viene il grande vento.
4. la velocità che dell'uscita avete richiesto che ci aiuterà a raccomandare i motori adatti per voi.
5. altre informazioni quale la richiesta ecc del grado del IP, del contraccolpo
