Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Numero di modello: | SE14 |
|---|---|---|---|
| Tipo: | Verme e Wormwheel | Tempo di vita: | 30 anni |
| OEM: | disponibile | APPLICAZIONE: | Centrale elettrica concentrata |
| Rapporto: | 85:1 | Alloggiamento chiuso: | Sì |
| Evidenziare: | slewing ring drive,small slew drive |
||

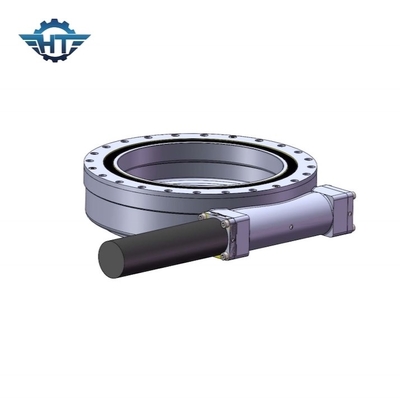

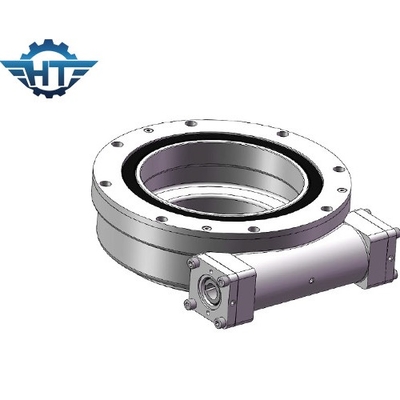

Auto a 14 pollici di singolo asse che chiude il cambio a chiave dell'azionamento di pantano con il motore passo a passo per la centrale elettrica concentrata
Auto che chiude descrizione a chiave dell'azionamento di pantano
La domanda più comune dell'azionamento di vuotamento di singoli azionamenti di vuotamento di asse è sistema di tracciamento solare di singolo asse orizzontale. Il singolo sistema di tracciamento di asse è un genere di unità motrice che può tenere il pannello solare affrontare il sole da est-ovest e fare la luce solare irradiare verticalmente il pannello solare quando sta muovendosi. Il singolo azionamento di vuotamento di asse può migliorare la precisione d'inseguimento e l'efficienza della produzione di energia che significa il singolo azionamento di pantano di asse può creare una soluzione efficiente ed affidabile in un singolo azionamento. Il singolo asse ha ucciso gli azionamenti per il PV può essere montato verticalmente.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Caratteristiche & vantaggi
1. Alta precisione per lasciare l'inseguimento completamente automatico del sistema in un modo di precisione più alta
2. per raggiungere approssimativamente 45% nuovo output di forza motrice che sistema di montaggio fisso
3. installazione e trattamento facili
4. manutenzione facile
Campi di applicazione
Gli azionamenti di vuotamento sono perfetti per le situazioni che richiedono sia la carico-tenuta che la coppia di torsione rotazionale dallo stesso cambio. Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
Come scegliere la dimensione adeguata degli azionamenti di vuotamento?
La scelta della dimensione adeguata degli azionamenti di vuotamento per evitare non solo da mancanza della prestazione o da eccedenza della prestazione è di svolgere un ruolo importante nel raggiungimento delle soluzioni redditizie.
Prego forniscaci le seguenti informazioni per selezionare un azionamento adatto di vuotamento:
1. l'applicazione
2. il toque dell'uscita ha richiesto. Se non avete una chiara idea di quei dati, appena dicaci il carico, per esempio, il peso dei pannelli e dei supporti di attacco sul nostro azionamento di vuotamento.
3. le dimensioni del carico ed il più grande vento nella vostra area durante i 10 anni scorsi che sono usati per calcolare se l'azionamento che raccomandassimo potrebbero sopportare il carico di maxium quando viene il grande vento.
4. la velocità che dell'uscita avete richiesto che ci aiuterà a raccomandare i motori adatti per voi.
5. altre informazioni quale la richiesta ecc del grado del IP, del contraccolpo
