Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | VE9 |
|---|---|---|---|
| RAPPORTO DI MARCE: | 61:1 | Coppia di torsione della potenza nominale: | 7320 nanometro |
| Tenuta della coppia di torsione: | 55000 Nm | Inclinazione della coppia di torsione: | 16300 nanometro |
| Efficienza: | 40% | applicazione: | Sistema di tracciamento fotovoltaico |
| Evidenziare: | hydraulic slew motor,slewing gear |
||

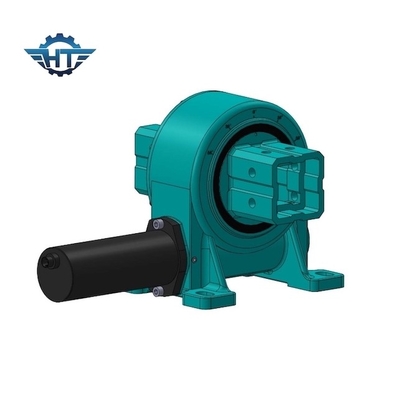

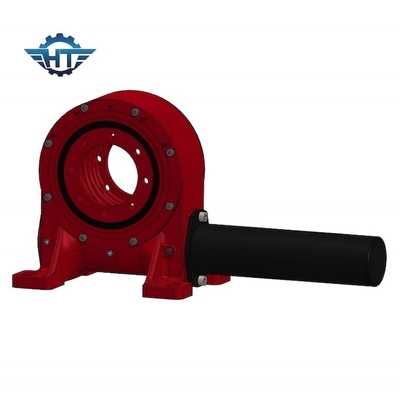

il quadrato di 110mm ha prodotto l'azionamento solare di pantano VE9, montato facile e la manutenzione per il sistema di tracciamento di PV
Il quadrato ha prodotto la descrizione solare dell'azionamento di pantano VE9
Gli azionamenti di vuotamento dell'ingranaggio a vite sono le soluzioni più redditizie e più ottimali per i singoli inseguitori di PV di asse. Sono progettati, provati e sono garantiti per accuratezza e la prestazione per un tempo di vita del campo da 30 anni.
Rispetto agli inseguitori fissi di PV in grado di produrre i livelli elevati di energia soltanto quando il sole è all'angolo ottimale al pannello, gli inseguitori di PV potrebbero essere orientare verso il sole dall'alba al tramonto.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
Vantaggi
1. Rotazione ±60°, fermata dura/limite duro dentro l'azionamento nel caso di guasto di controllo del software
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
