Dettagli:
|
| Tipo: | Azionamento di vuotamento VE6 | Materiale: | Quarto |
|---|---|---|---|
| applicazione: | Sistema di tracciamento fotovoltaico | Garanzia: | 10 anni |
| Colore: | Cliente richiesto | Dentro il limite: | SÌ |
| Motore: | 24V | Caratteristica: | Vita del campo da 30 anni |
| Evidenziare: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

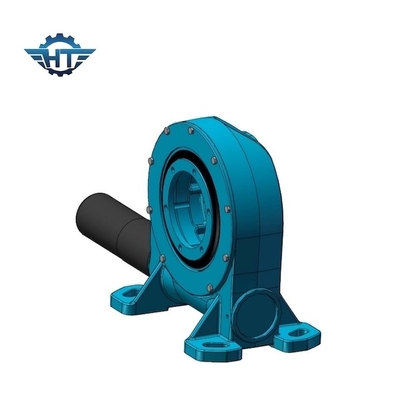

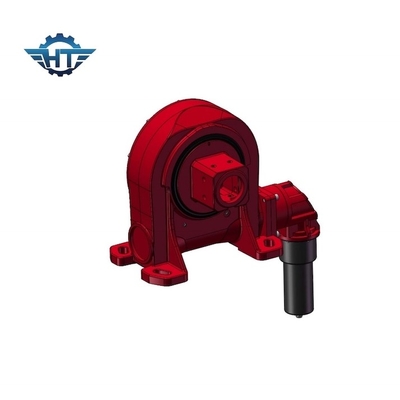

Azionamento di vuotamento della metropolitana del quadrato VE6 con 24V il motore Slewdrive per il sistema di tracciamento di PV
Descrizione quadrata dell'azionamento di vuotamento della metropolitana
Un auto verticale che chiude l'azionamento a chiave di vuotamento dell'ingranaggio a vite, fatto riferimento comunemente come ingranaggio a vite continua o vuotante i cuscinetti, è un completo, pronto ad installare il sistema che consiste dell'ingranaggio o cuscinetto dell'anello di vuotamento, verme, base ed alloggio completamente incluso. Può essere personalizzato con i motori idraulici o elettrici, i cambi planetari, i motori a corrente alternata, i motori passo a passo ecc.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Caratteristiche
1. Gradi di rotazione ±60
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Il grasso era stato riempito prima della fabbrica
5. Installazione semplice e manutenzione bassa
6. Utilizzazione razionale dello spazio
7. L'ingranaggio è autobloccante; quindi un freno non è necessario
8. Metodo facile e fluente di iniziare e di fermata
9. Alta coppia di torsione di inclinazione, adatta ad installazione orizzontale
