Dettagli:
|
| Materiale: | Ghisa | Modello: | A 3 pollici |
|---|---|---|---|
| RAPPORTO DI MARCE: | 31:1 | Efficienza: | 40% |
| Precisione: | meno di 0,1 gradi | Driver: | Motore elettrico/motore idraulico/servomotore |
| Colore: | Come richiesto | Caratteristica: | Resistenza della corrosione e di resistenza al calore |
| Tipo: | Verticale | Luogo d'origine: | Changzhou, Cina |
| Evidenziare: | slew drive motor,worm gear slew drive |
||

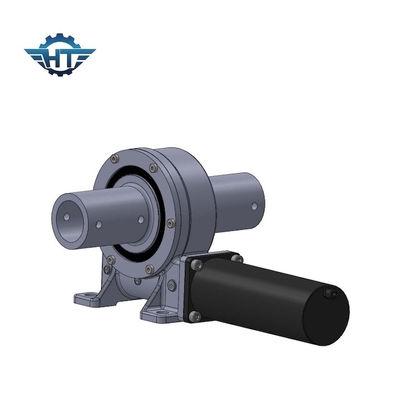

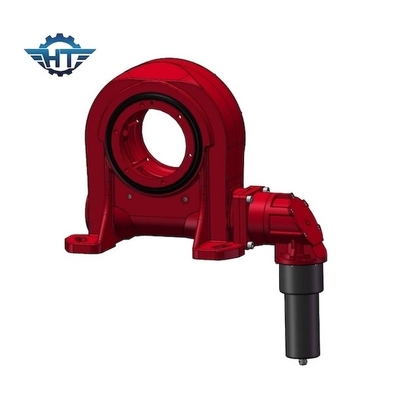

Piccolo azionamento di vuotamento del contraccolpo dell'ingranaggio a vite con il verme della clessidra per la stazione termica della depressione
Piccola descrizione dell'azionamento di vuotamento del contraccolpo
Nome di prodotto: VE7
Velocità normale dell'uscita: 0.03RPM
Coppia di torsione normale dell'uscita: 7320 N.m
Max Output Torque: 10980 N.m
Inclinazione della coppia di torsione di momento: 8 kN.m
Tenuta della coppia di torsione: 39 kN.m
Carico assiale statico: kN 30
Carico radiale statico: kN 100
Rapporto dell'azionamento di vuotamento: 51:1
Rimozione del contraccolpo: <=0.15°
IP (classe): 66
Efficienza: 40%
Temperatura: -40℃ to+120℃
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Portata di applicazione
Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
