Dettagli:
|
| Rapporto di marce: | 31:1 | Materiale: | Ghisa |
|---|---|---|---|
| Modello: | SDE3 | Montaggio del metodo: | Flangia |
| Temperatura di funzionamento: | -40℃~+120℃ | Velocità dell'uscita: | <1 RPM |
| Nome di prodotto: | Azionamento verticale di vuotamento | Livello di protezione: | IP66 |
| Evidenziare: | worm gear slew drive,slewing ring gear |
||

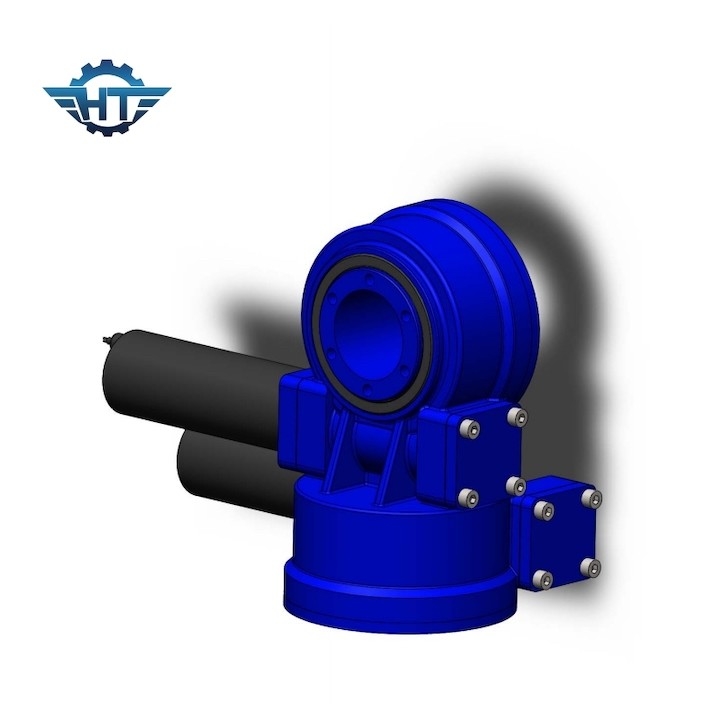

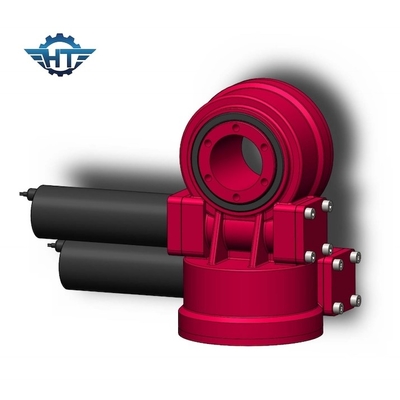

Cambio dell'azionamento di vuotamento di alta precisione SDE3 per il sistema di tracciamento solare di asse doppio
Descrizione dell'azionamento di vuotamento di alta precisione SDE3
Gli azionamenti di pantano sono usati per la trasmissione concorrente delle forze assiali e radiali come pure trasmissione della inclinazione dei momenti. Gli azionamenti di vuotamento consistono del verme della busta, ingranaggio ingranante, driver idraulici o elettrici e un alloggio completamente incluso. Tutte le nostre serie sono progettate con l'ingranaggio a vite della clessidra.
Dati tecnici dell'azionamento di vuotamento del modello di SDE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sì | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sì | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 705 |
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. Avvolgimento dell'interno dell'ingranaggio a vite continua
3. Multi contatto di dente per assicurare alto carico
4. Funzione autobloccante
Applicazione
Gli azionamenti doppi di vuotamento di asse sono utilizzati negli inseguitori solari di asse doppio, gli eliostati, il calore della torre hanno concentrato i generatori, il photovoltaics concentrato (CPV), il generatore del piatto e l'antenna satellitare.
1. azionamento di vuotamento per il sistema di tracciamento solare di asse doppio
2. azionamento di vuotamento per il sistema di tracciamento satellite
3. azionamento di vuotamento per il sistema di tracciamento di PV del concentrato
Q&A
1. Come posso scegliere?
Specifichi prego la dimensione del diametro di ruota, la larghezza, la tensione, il potere e la velocità a vuoto dei motori richiesti.
2. Potrei prelevare i campioni per verificare in anticipo la qualità ed il mercato?
Sicuro, benvenuto prelevare i campioni per verificare la nostri qualità e servizio.
3. Che cosa è il costo complessivo per i campioni?
Il campione totale del cost= del campione ha costato + trasporto
Vi daremo il migliore costo di spedizione dopo che scegliete i motori adatti dell'ingranaggio
4. Come spedite i campioni?
La considerazione della quantità del campione non è grande, noi i campioni della nave appoggio dallo SME, dal TNT o da Fedex
5. Che cosa è la vostra quantità di ordine minimo?
10 insiemi dopo che campioni confermati
6. Che cosa è il vostro termine di consegna?
Per i campioni standard: all'interno di 7days; per gli ordini in lotti: entro 25 giorni.
