Dettagli:
|
| Modello: | VE5 | Rapporto di marce: | 37:1 |
|---|---|---|---|
| Applicazione: | Inseguitori solari | Luogo di origine: | Changzhou, Cina |
| Driver: | Motore dell'ingranaggio planetario | Certificati: | ISO9001, CE |
| Installazione: | verticale, orizzontale | Manutenzione: | Libero |
| Colore: | come richiesto | Contraccolpo: | 0,15 gradi |
| Evidenziare: | Azionamento a bassa velocità verticale di vuotamento del motore,Azionamento ISO9001 di vuotamento del motore,Azionamento elettrico di pantano ISO9001 |
||

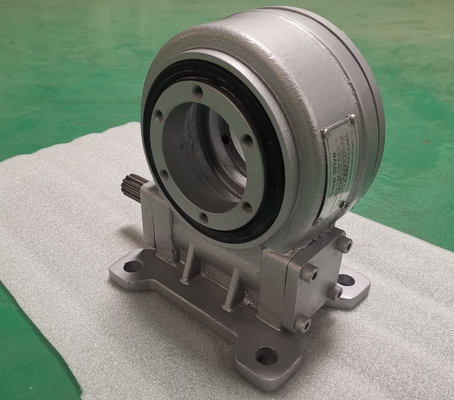

Azionamento a bassa velocità verticale di vuotamento, IP66 5 pollici per il piccolo sistema di montaggio al suolo
Descrizione a bassa velocità dell'azionamento di vuotamento
Il riduttore rotatorio può resistere alla grande forza assiale, forza radiale e momento di capovolgimento e può guidare la piattaforma girevole o il sostegno per girare orizzontalmente ed ai beccheggi. L'uso dell'ingranaggio dell'ingranaggio a vite continua raggiungere decelerazione. Guidato dal motore, gli ingranaggi a vite continua l'anello esterno del cuscinetto di vuotamento per girare, l'anello esterno produce la coppia di torsione attraverso la flangia e l'anello interno del cuscinetto di vuotamento è riparato nella base. È utilizzato nella progettazione strutturale dei sostegni d'inseguimento solari, movente il sistema della produzione di energia per seguire l'efficienza della generazione di energia solare ed il macchinario di costruzione che determina due oggetti relativamente giranti per girare 360 gradi a volontà.
| Modello | VE5 | Luogo d'origine | Changzhou, Cina |
| Marca | GH | Tipo | Chiuso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 600 N.m |
| Inclinazione della coppia di torsione di momento | 5 K N.m | Tenuta della coppia di torsione | 9,2 K N.m |
| Valutazione assiale statica | 16 KN | Valutazione radiale statica | 27 KN |
| Valutazione assiale dinamica | 8 KN | Valutazione radiale dinamica | 14 KN |
| Rapporto di marce | 37:1 | Efficienza | 40% |
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Sistema trackering solare
Come un pulito e energia rinnovabile, l'energia solare è stata usata sempre più, particolarmente la produzione di energia che fotovoltaica d'inseguimento la tecnologia è una tecnologia a energia solare emergente di utilizzazione che segue la tecnologia fotovoltaica convenzionale della produzione di energia.
Il sistema di tracciamento solare può tenere i pannelli fotovoltaici affrontare il sole il più possibile, aumentare la produzione di energia dei moduli fotovoltaici solari, efficacemente per ridurre il costo di investimento del sistema fotovoltaico della produzione di energia e migliora il grado di utilizzazione dei moduli fotovoltaici solari. La struttura della trasmissione usata per collegare l'attrezzatura di potere ed il pannello fotovoltaico nel sistema fotovoltaico tradizionale presenta gli svantaggi della struttura complessa e di alto costo.
