Dettagli:
|
| Modello: | VE7 | Rapporto di marce: | 57:1 |
|---|---|---|---|
| Applicazione: | Centrali elettriche concentrate | Luogo di origine: | Changzhou, Cina |
| Driver: | Motoriduttore epicicloidale 12/24 VDC | Certificato: | ISO9001, CE |
| installazione: | Verticale | Manutenzione: | libero |
| Colore: | Come richiesto | Contraccolpo: | meno di 0,1 gradi |
| Evidenziare: | worm drive gearbox,worm gear motor |
||

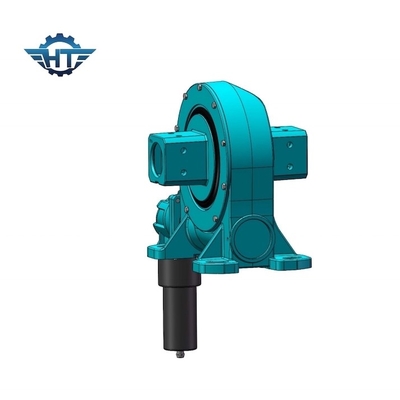

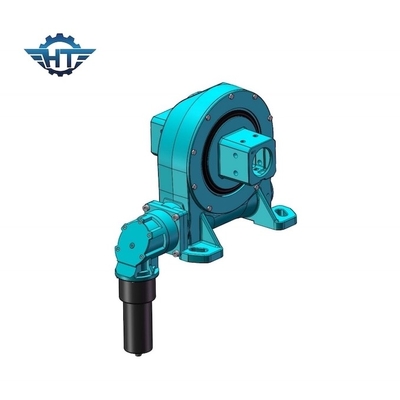

Il singolo ingranaggio a vite verticale a 7 pollici di asse ha ucciso l'azionamento per le stazioni di PV e le centrali elettriche concentrate
Singola descrizione dell'ingranaggio a vite di asse
Funzione
Gli azionamenti di vuotamento funzionano con la tecnologia standard del verme, in cui il verme sull'asse orizzontale funge da driver per l'ingranaggio, in generale, l'asse è guidato dal motore elettrico dell'ingranaggio.
Rapporto di marce
La rotazione del verme orizzontale gira un ingranaggio circa un perpendicolare di asse nell'asse di vite. Questa combinazione riduce la velocità del membro determinato ed inoltre moltiplica la sua coppia di torsione; aumentandola proporzionalmente come le diminuzioni di velocità. Il rapporto della velocità delle assi dipende dalla relazione del numero dei fili dal verme al numero dei denti nella ruota elicoidale o nell'ingranaggio.
Verme della clessidra
I nostri azionamenti di vuotamento stanno usando la tecnologia del verme della clessidra, in cui il verme è modellato per impegnare più denti nell'ingranaggio. Risultati aumentati di questo impegno del dente nella maggiori forza, efficienza e durevolezza.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Parametri
| Modello: | VE7 | Luogo d'origine | Changzhou, Cina |
| Marca | HANGTUO | Tipo | Chiuso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 1750 N.m |
| Inclinazione della coppia di torsione di momento | 5 K N.m | Tenuta della coppia di torsione | 9,2 K N.m |
| Valutazione assiale statica | 34 KN | Valutazione radiale statica | 58 KN |
| Valutazione assiale dinamica | 17 KN | Valutazione radiale dinamica | 38 KN |
| Rapporto di marce | 57:1 | Efficienza | 40% |
Applicazioni
inseguitori solari, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici.
