Dettagli:
|
| Marca: | Hangtuo | Materiale: | 50Mn, 42CrMo |
|---|---|---|---|
| Modello: | Tipo verticale | Certificato: | ISO9001, CE |
| Motore: | 12/24VDC | Manutenzione: | LIBERO |
| colore: | come richiesto | Auto-serratura: | Sì |
| Evidenziare: | Cambio verticale solare dell'azionamento di vuotamento,Azionamento verticale di vuotamento IP66,Azionamento verticale di vuotamento dei singoli inseguitori solari |
||

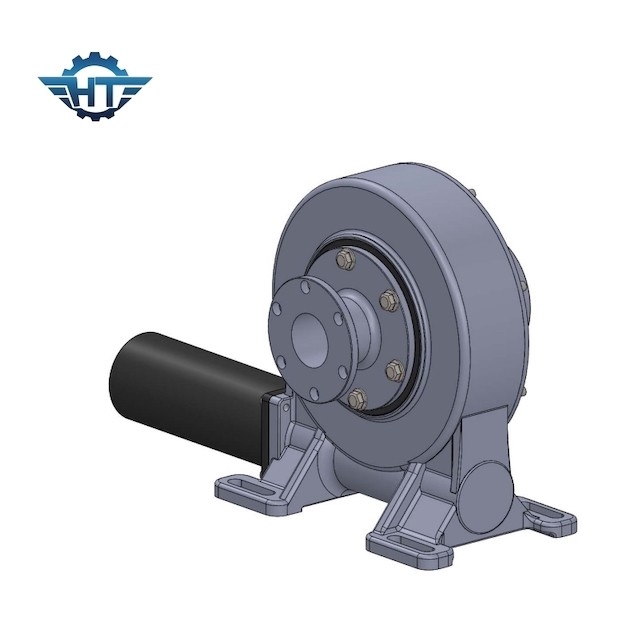

Cambio solare libero dell'azionamento di pantano IP66 di manutenzione per i singoli inseguitori solari orizzontali
Descrizione solare del cambio dell'azionamento di pantano
Consegna credibile – più ordina la nave nei 15 giorni o in di meno
Supporto tecnico – gli ingegneri stanno facendo una pausa per aiutare
Azionamenti di alta qualità di vuotamento ad un prezzo giusto – facciamo la nostra propria incontrarci fabbrica con i prodotti o superare la qualità tutti i marche e noi importanti userà i metodi di spedizione economici basati sugli ordini differenti per tenervi all'interno del bilancio
Le operazioni & le Manutenzione-operazioni ed i servizi di manutenzione abbassano le vostre spese generali e tassa.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Installazione
1. Preparazione
1,1 controlli l'azionamento di pantano per vedere se c'è danno fisico.
1,2 superfici portanti pulite
2. Bulloni di attacco
Come il produttore del cambio, non forniamo, autorizzare o raccomandare i fermi di montaggio ha usato. Prenda prego la grande cura nella precisazione del questo oggetto che attaccherà il nostro prodotto al vostro.
Le dimensioni, il numero e le qualità prescritti saranno usati.
Il rapporto della presa (lunghezza della presa al diametro del bullone) sarà osservato, da ≥1.5 minimo a ≤2. massimo.
I bulloni con un'asse completamente infilata dovrebbero essere non ammissibili.
Ha ucciso la funzione dell'azionamento, durata della vita e la durevolezza del collegamento di bullone è colpita nel caso di mancanza di conformità.
Usi le rondelle piane della scelta appropriata di forza e di dimensione delle coppie di serraggio in moda da non oltrepassare la pressione interfacciale ammissibile.
I bulloni di attacco sono in casi normali assicurati adeguatamente dal precaricamento corretto.
Avviso: Uso degli anelli spaccati, delle rondelle spaccate, ecc. non ammissibili.
La coppia di serraggio e l'iniziale precarica per i bulloni di attacco.
|
Coppia di serraggio |
Dimensione di attacco bullone |
|||||
| Classe |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Classe 8,8 | 10,2 N.M | 24,7 N.M | 49 N.M | 85,5 N.M | 212,2 N.M | 414 N.M |
| Classe 10,9 | 14,3 N.M | 34,8 N.M | 68,9 N.M | 120,2 N.M | 298,4 N.M | 582,1 N.M |
| Classe 12,9 | 17,2 N.M | 41,7 N.M | 82,7 N.M | 144,2 N.M | 358,1 N.M |
689,5 N.M |
