Dettagli:
|
| Modello: | VE9 | Tenuta della coppia di torsione: | kNm 80 |
|---|---|---|---|
| Inclinazione della coppia di torsione: | 68000 nanometro | Coppia di torsione dell'uscita: | kNm 16 |
| Carico assiale: | kN 60 | Carico radicale: | kN 130 |
| Certificati: | ISO9001, CE | Auto-serratura: | Sì |
| Evidenziare: | 9 pollici che vuotano il cambio dell'azionamento,Cambio dell'azionamento di pantano dell'ingranaggio a vite continua,Cambio idraulico dell'azionamento di pantano del motore |
||

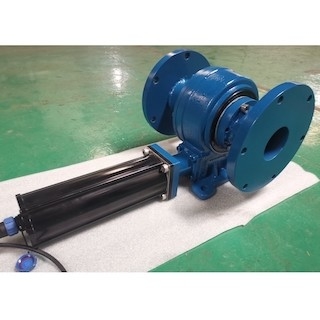

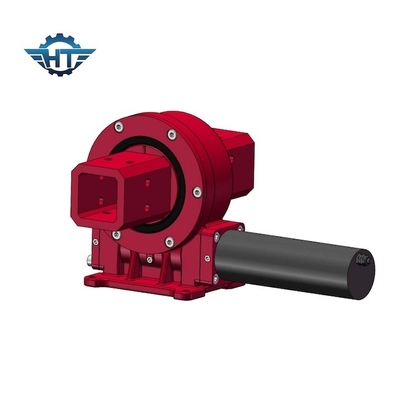

9 pollici che vuotano il cambio dell'azionamento, motore elettrico per i sistemi di tracciamento di Sun del pannello solare
Descrizione del cambio dell'azionamento di vuotamento
Se: orizzontale di mezzi (che fa scorrere sopportando struttura), SDE: significa verticale ed orizzontale (facendo scorrere sopportando struttura), la VE: il mezzo verticale (facendo scorrere sopportando struttura), Z davanti alla S significa lo spazio zero;
3~25: Rappresenta le specifiche di 3 pollici - 25 pollici;
: Indica il codice del dispositivo convenzionale. Se la progettazione del dispositivo ha cambi principali, il codice la B, C… può essere usato;
61: Rappresenta il rapporto di riduzione del dispositivo di vuotamento (numero dei denti). ;
M.: indica che il cuscinetto di vuotamento adotta i fori filettati metrici; senza mezzi di m. che il cuscinetto di vuotamento adotta i fori filettati di pollice;
Ha: indica che l'anello di vuotamento è estiguuto.; HC: indica che l'anello di vuotamento non è estiguuto.; HD: indica che l'anello di vuotamento è estiguuto.;
HQ: indica il trattamento di QPQ dell'anello esterno dell'anello di vuotamento. HN: indica il trattamento della nitrurazione dell'anello esterno dell'anello di vuotamento.;
B: indica che l'estremità dell'input del verme è una scanalatura 6B (12M indica che l'estremità dell'input del verme è un foro Φ12.; 25M indicano che l'estremità dell'input del verme è un foro Φ25;
160 mezzi che un motore idraulico 160CC è installato all'estremità dell'input del verme. 24 mezzi che un 24V ha innestato motore è installato all'estremità dell'input del verme; …);
R: i mezzi radrizzano l'installazione.; L: i mezzi hanno lasciato l'installazione.;
C: significa il cappuccio cieco; : significa che la direzione del porto di olio idraulico del motore sta affrontando esternamente (io: significa che la direzione del porto di olio idraulico del motore sta affrontando verso l'interno;); E: mezzi con un codificatore;
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì |
251 chilogrammo |
Applicazioni
Ci sono molte applicazioni dove un azionamento rotatorio può essere usato, primarie perché è ben adattato per le applicazioni che richiedono il carico di mantenere il potere e la coppia di torsione rotazionale.
Le applicazioni tipiche dell'azionamento dell'oscillazione includono, ma non sono limitate a: inseguitore solare, generatore eolico, l'ascensore degli uomini, macchina idraulica, telehandler, escavatore, ascensore, gru, materiale di trivellazione, attrezzatura militare.
