Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | Ingranaggio verticale VE9 |
|---|---|---|---|
| Rapporto di marce: | 61:1 | Coppia di torsione della potenza nominale: | 8784 nanometro |
| Tenuta della coppia di torsione: | kNm 80 | Inclinazione della coppia di torsione: | kNm 16 |
| Efficienza: | 40% | Precisione: | 0,15 gradi |
| Evidenziare: | Azionamento verticale di vuotamento della metropolitana 84*84,Azionamento verticale 50Mn 42CrMo di vuotamento,azionamento di vuotamento dell'ingranaggio a vite da 0 |
||

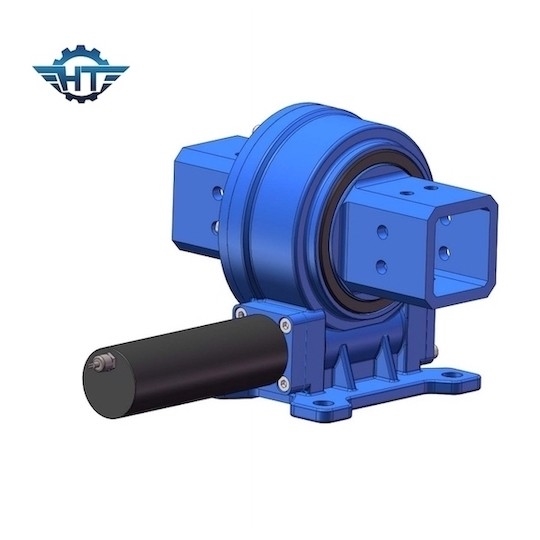

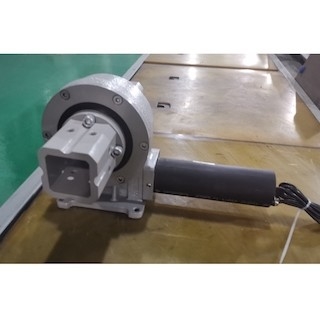

9 pollici di singoli di asse azionamenti verticali di pantano, dimensione della metropolitana 84*84 per il sistema di tracciamento solare
Il singolo pantano verticale di asse determina la descrizione
Un sistema di ingranaggio a vite continua di pantano è un'unità in modo compatto costruita che consiste di un anello di vuotamento, di una base di appoggio e di un verme. Questa unità introduce i vantaggi di un anello di vuotamento e di un verme in un'unità.
| Modello: | VE9 | Luogo d'origine | Changzhou, Cina |
| Marca | GH | Tipo | Chiuso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 8784 N.m |
| Inclinazione della coppia di torsione di momento | 16 K N.m | Tenuta della coppia di torsione | 80 K N.m |
| Valutazione assiale statica | 60 KN | Valutazione radiale statica | 130 KN |
| Valutazione assiale dinamica | 30 KN | Valutazione radiale dinamica | 65 KN |
| Rapporto di marce | 61:1 | Efficienza | 40% |
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
È adatto ad applicazioni che richiedono la rotazione lenta con un movimento continuo o ciclico capace di trattamento dei carichi combinati. Il prodotto è con le dimensioni standard per la coppia del motore elettrico o idraulico come pure la coppia di intero sistema ad attrezzatura.
dovuto la sua compattezza, alta rigidità ed altri vantaggi citati, un sistema di ingranaggio a vite continua è utilizzato in attrezzatura variante quali le piattaforme mobili dell'assemblea, il sistema satellite, le gru di carico idrauliche sui veicoli del trasporto, le piccole gru marine, scale giranti allungabili, nelle unità della ruota di grandi trasportatori portali marini.
