Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | asse doppio 5 pollici |
|---|---|---|---|
| Rapporto di marce: | 37:1 | Efficienza: | 40% |
| Applicazione: | sistemi di inseguimento solare | Certificato: | ISO9001, CE |
| Sito dell'installazione: | Campo aperto, tetto piano | Caratteristiche: | Installazione sicura e rapida |
| Evidenziare: | Azionamento doppio dell'anello di vuotamento di asse,Azionamento dell'anello di vuotamento del pannello di PV,Anello di pantano dell'ingranaggio a vite continua del pannello di PV |
||

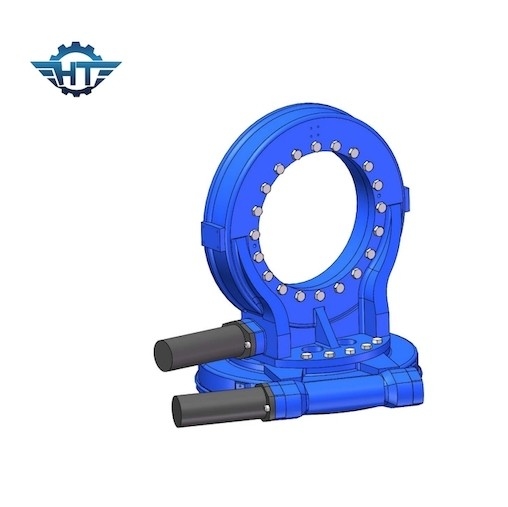

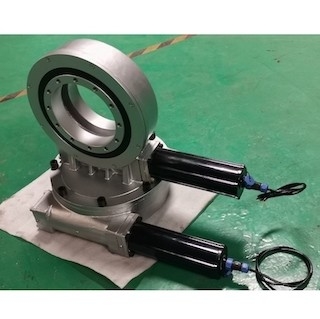

Piccolo azionamento di pantano di singolo asse a 3 pollici con il motore dell'ingranaggio 24VDC per il sistema di tracciamento solare di singolo asse
Piccola descrizione dell'azionamento di pantano
L'azionamento di vuotamento è un nuovo tipo di prodotto di vuotamento, solitamente ha chiamato il cuscinetto di vuotamento, che è composto solitamente di verme, di ingranaggio, di alloggio, di motore e di altre componenti. Poiché le componenti del centro stanno vuotando i cuscinetti, possono sopportare la forza assiale, forza radiale e del capovolgimento momento allo stesso tempo. Rispetto ai prodotti tradizionali di vuotamento, il nuovo dispositivo dell'azionamento di vuotamento ha le caratteristiche di installazione conveniente, di manutenzione conveniente e dello spazio della più grande installazione.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Applicazioni
Le nostre unità di vuotamento di doppio-asse generano la coppia di torsione girando circa due asce indipendente separate, permettendo alla trasmissione stabile e di alta precisione sopra una vasta gamma. Le applicazioni includono gli inseguitori solari, gli eliostati, il photovoltaics concentrato (CPV) e le antenne satelliti e radiofoniche.
