Dettagli:
|
| Modello: | 9 pollici | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Efficienza: | 40% | Tipo: | Serie orizzontale |
| Applicazione: | Pianta solare | Servizio dell'OEM: | Disponibile |
| Luogo d'origine: | Changzhou, Cina | Driver: | motori di CC 24V |
| Evidenziare: | 9 pollici dell'ingranaggio a vite di azionamento di pantano,Azionamento 24VDC di pantano dell'ingranaggio a vite,Motore 24VDC che vuota Ring Drive |
||
Motori passo a passo, driver e codificatori di CC di vuotamento Ring Drive With 24V per la pianta solare

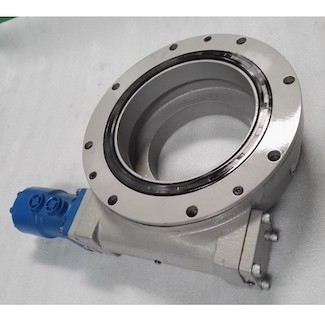

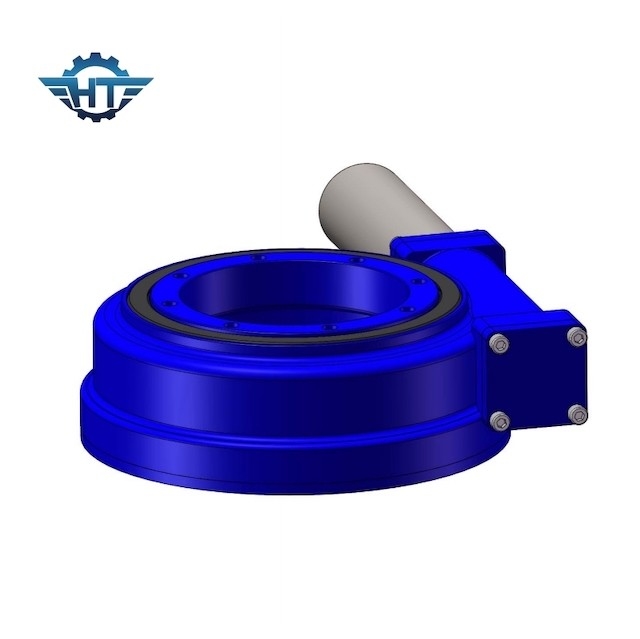

Descrizione di vuotamento Ring Drive
Che cosa è un azionamento di vuotamento?
Un azionamento di vuotamento (o ha ucciso l'azionamento in breve) è un completo, pronto ad installare il sistema che consiste di un anello di vuotamento del rullo o della palla (cuscinetto), del verme e dell'alloggio completamente incluso. Può essere personalizzato con i cambi planetari idraulici o elettrici con il grado selezionabile del IP basato sulle applicazioni differenti e sulla richiesta dei clienti. Ha le caratteristiche di protezione contro la corrosione, di alto carico e di alta precisione.
Il dispositivo rotatorio d'inseguimento solare dell'azionamento adotta il cuscinetto di vuotamento e la struttura anulare del verme, che può raggiungere il contatto del multi-dente, ha le caratteristiche di grande coppia di torsione della trasmissione e dell'operazione stabile; può resistere a grande radiale ed i carichi assiali e la forte coppia di torsione del capovolgimento (resistenza del anti-vento) sta essendo ampiamente usati nei sistemi di tracciamento fotovoltaici solari della produzione di energia ed in altre nuove industrie energetiche dai clienti domestici e stranieri.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Vantaggi
Il hangtuo di Changzhou usa una tecnologia della doppio busta per produrre un azionamento di vuotamento con la tecnologia del verme della anello-ferita come i mezzi più importanti per massimizzare il carico e migliorare l'efficienza e l'accuratezza della trasmissione. Quando il verme è impegnato con il cuscinetto di vuotamento, l'impegno del multi-dente può essere raggiunto e quando il verme è impegnato, soltanto l'impegno del un-dente può essere raggiunto. L'impegno aumentato della superficie del dente del 5 - 11 dente notevolmente migliora così la forza ed il potere della trasmissione. La nostra gamma di azionamento di pantano è disponibile in parecchie serie e riguarda una vasta gamma di modelli. Le dimensioni dell'installazione e della gamma delle prestazioni possono soddisfare le esigenze delle applicazioni differenti. Attualmente, i nostri prodotti possono essere divisi in 9 modelli di base, il diametro delle gamme della canalizzazione da 75mm a 800mm. La gamma del carico proviene da 6kNm a 220kNm, l'uscita di coppia di torsione proviene da 200Nm a 63kNm, la coppia di torsione di giro proviene da 500Nm a 271kNm ed il rapporto di riduzione della trasmissione proviene dal 30:1 a 156600: 1. Il metodo dell'installazione può essere orizzontale, verticale o multiasse.
Potete ordinare un tipo di base (ingranaggio aperto) o un tipo completamente incluso. Inoltre offriamo un azionamento di pantano di due-asse (il singolo azionamento rotatorio gira simultaneamente in entrambe le direzioni) e un azionamento doppio dell'unico asse (due vermi dell'azionamento guidare lo stessi che vuotano riguardante una singola asse).
Le applicazioni tipiche dell'azionamento di pantano includono le centrali elettriche solari, i generatori eolici, le gru del camion, i veicoli del lavoro aereo, l'attrezzatura pratica, l'attrezzatura idraulica, l'attrezzatura del petrolio, l'attrezzatura del timone a ruota, gli escavatori e l'attrezzatura di sollevamento automatica. Ci sono molte altre applicazioni che non sono state elencate esaurientemente, poichè l'azionamento di vuotamento è la migliore scelta per le applicazioni che offrono gli alti carichi e l'alta coppia di torsione sulla stessa trasmissione.
Noi produrre molti tipi differenti di azionamenti di pantano ed offrire molti tipi di azionamenti di pantano e di elementi motori. I nostri azionamenti di pantano possono essere autobloccanti o retro-azionamento. L'azionamento autobloccante di pantano non inverte quando la forza inversa è trasmessa dall'anello di vuotamento al verme e non c'è necessità di installare un freno separato. Invece di autobloccante, può essere guidata al contrario. Per le applicazioni idrauliche, forniamo i motori idraulici ai nostri clienti. Per attrezzatura elettrica, possiamo fornire i cambi ed i vari motori per i nostri clienti.
