Dettagli:
|
| Modello: | Se 1 pollice | Sensori di Hall: | facoltativo |
|---|---|---|---|
| Velocità: | 0.03~1 GIRI/MIN. | Rapporto di marce: | 32:1 |
| Classe del IP: | IP66 | Coppia di trattenimento posteriore: | 1850 NM |
| Inclinazione della coppia di torsione: | 320 miglia nautiche | Codice di HS: | 8483409090 |
| Evidenziare: | Azionamento di pantano dell'ingranaggio a vite 1RPM,Azionamento IP66 di pantano dell'ingranaggio a vite,Azionamento del cuscinetto di vuotamento IP66 |
||

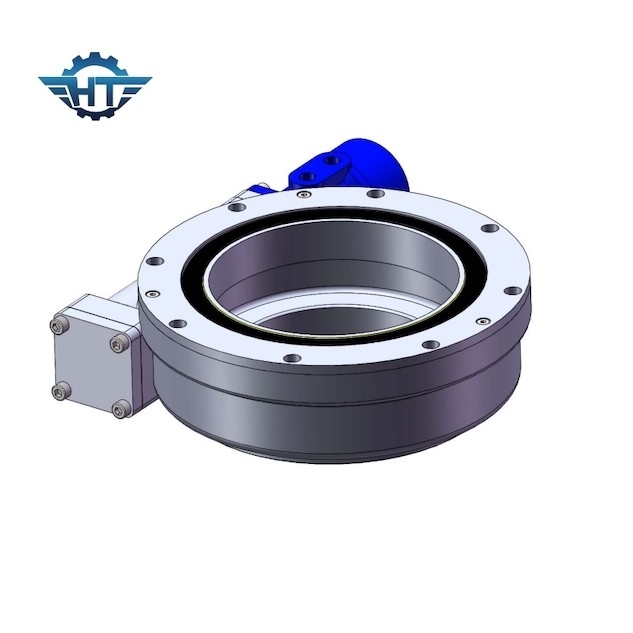

Piccolo azionamento di vuotamento dell'ingranaggio a vite continua SE1 per il sistema di tracciamento del pannello di energia solare
Il pantano dell'ingranaggio a vite determina l'introduzione
Un azionamento di vuotamento può sostenere un carico di lento-tornitura ma pesante, spesso una piattaforma orizzontale quale una gru convenzionale, un yarder dell'oscillazione, o la piattaforma del vento-rivestimento di un mulino a vento di orizzontale-asse. Ora, è ampiamente usato nell'energia solare: sistema di tracciamento solare di singolo asse, sistema di tracciamento solare di asse doppio, energia solare concentrata, fresnel, torre di calore e perfino in antenna.
Il verme elicoidale della clessidra e dell'ingranaggio farlo raggiungere il multi contatto di dente, che lo ha fatto può sopportare la forza assiale, la forza radiale ed il momento di inclinazione allo stesso tempo.

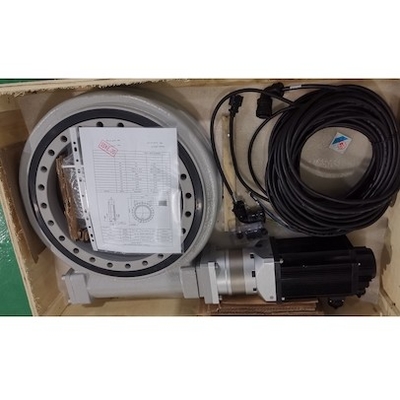

Motore dell'ingranaggio di azionamento di vuotamento
Il motore di corrispondenza sarà selezionato in base alle richieste tecniche ed ai requisiti dei clienti differenti
| Tensione | potenza di uscita | velocità dell'uscita | impermeabilizzazione dell'acqua |
| 24VDC | 5-60W | 10-100rpm | IP65 |
| Osservazione | I motori speciali possono essere personalizzati per vostri requisiti. | ||
| Il codificatore e la trasmissione possono essere riparati. | |||
| Il cambio planetario ha potuto essere abbinato in base alle richieste diffenent | |||
Vantaggi
Il nostro gruppo tecnico professionale può fornire le soluzioni adatte dell'azionamento di vuotamento secondo la vostra richiesta dettagliata.
Possiamo fornire gli azionamenti di vuotamento, i generi differenti di motori, i codificatori, i sensori del corridoio ed anche i regolatori
Possiamo fornire la guida di installazione, suggerimenti di disposizione del sistema di tracciamento
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì |
204 |
Applicazioni
Sistemi di tracciamento fotovoltaici
I principi di progettazione di sistemi di tracciamento fotovoltaici non sono complicati. Poiché l'angolo di irradiamento del sole sta cambiando costantemente, i pannelli fotovoltaici fissi tradizionali non sono più «oggetti morti» dopo avere usando la tecnologia d'inseguimento. Al contrario, possono inseguire il sole come i girasoli ed aumentare la quantità di radiazione solare ha ricevuto, quindi migliorando la produzione di energia globale della centrale elettrica.
