Dettagli:
|
| Gamme di vuotamento: | ±60° | Materiale: | 42CRMN, 50Mn |
|---|---|---|---|
| Applicazione: | Inseguitori solari | Garanzia: | 10 anni |
| Colore: | Arancia | Dimensione: | 3 pollici - 25 pollici |
| MOTORE: | 24VDC, 220VAC | Ingranaggio a vite: | Doppio involucro |
| Evidenziare: | Azionamento planetario elettrico di pantano dell'ingranaggio a vite,220VAC ha ucciso l'azionamento dell'ingranaggio,Azionamento di pantano dell'ingranaggio a vite 220VAC |
||

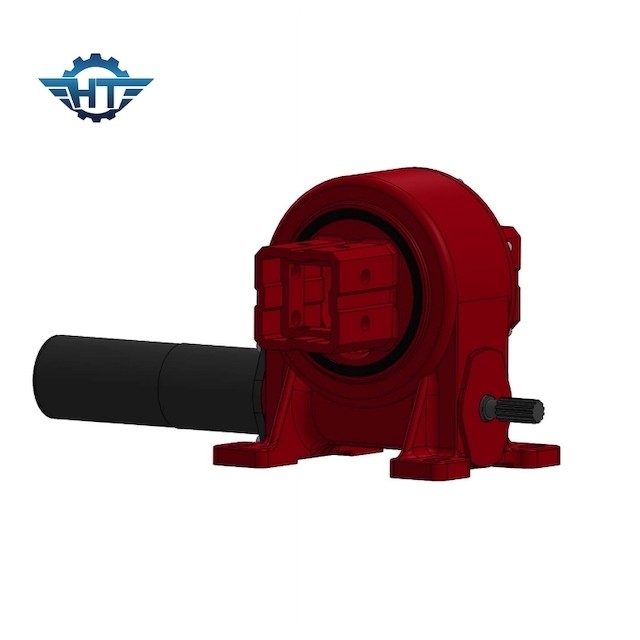

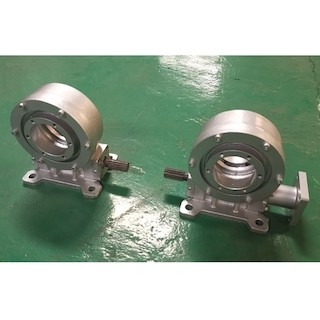

Ingranaggio incluso di vuotamento della Camera VE8 con il motore elettrico dell'ingranaggio planetario per gli inseguitori solari
Descrizione dell'azionamento dell'ingranaggio di vuotamento
L'azionamento d'inseguimento solare incluso di vuotamento ha molti tipi quali tipo incluso, tipo d'abitazione aperto, tipo verticale, il tipo doppio di asse, il tipo di alta precisione, il tipo di ingranaggio a vite continua azionamento di vuotamento ecc. è basato sulla doppia struttura dell'ingranaggio a vite dell'avvolgimento, che ha caratterizzato il multi contatto di dente progettato specialmente per determinare l'alto carico. Ha la forte coppia di torsione di inclinazione di momento e funzione autobloccante statica.
Il principio di lavoro dell'ingranaggio planetario del cambio di riduzione si fa per sopportare un grande carico radiale dovuto la distribuzione proporzionata di coppia di torsione. Che cosa è più, i nostri azionamenti di vuotamento possono attaccare ai generi differenti di motori, il motore idraulico, 24vdc/12vdc il motore elettrico, servomotore, il motore passo a passo e noi fanno tutta la dimensione del cambio di pantano di serie rispondere al bisogno differente ed all'esigenza dei clienti.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Precauzioni dell'installazione
Il cuscinetto di vuotamento porta la maggior parte della forza supplementare generata tramite la costruzione girante delle componenti meccaniche ed i fattori quali grande pressione del carico ed il luogo di lavoro duro hanno presentato gli più alti requisiti della sua prestazione. Per assicurare il progresso regolare delle attività della costruzione, è molto importante scegliere i prodotti sopportanti di vuotamento di alta qualità ed i dettagli della suoi installazione ed uso non possono rilassarsi.
1. confermi la qualità. Prima che il cuscinetto di vuotamento sia installato, un'ispezione visiva attenta dovrebbe essere fatta per confermare che il cuscinetto di vuotamento notevolmente non è stato danneggiato durante il trasporto, quali corrosione e deformazione severe.
2. su impurità pulite. Quando ci sono oggetti stranieri quali le particelle della sabbia e le limature del ferro dentro il cuscinetto di vuotamento, causerà l'usura alle componenti adiacenti durante il funzionamento della macchina, la vibrazione aperiodica accadrà e c'inoltre saranno guasti inflessibili di rotazione. Accorci la vita meccanica.
3. Assicuri la precisione. Dopo che le parti sono installate, è necessario da controllare il contatto fra l'aereo sopportante di vuotamento e l'aereo dell'installazione. Se c'è una lacuna, il materiale che può colmare la lacuna dovrebbe essere usato per colmare la lacuna per impedire il cuscinetto di vuotamento essere deformato dopo che il bullone è stretto.
