Dettagli:
|
| Rapporto di marce: | 31:1 | Coppia di torsione normale dell'uscita: | 533 nanometro |
|---|---|---|---|
| Luogo di origine: | Changzhou, Cina | Tenuta della coppia di torsione: | 7000 nanometro |
| Inclinazione della coppia di torsione: | 744 Nm | Coppia di torsione della potenza nominale: | 0,065 giri/min |
| Uso: | Energia solare | Proteggi funzione: | IP66 |
| Evidenziare: | 24VDC 3" azionamento di pantano dell'ingranaggio a vite,Azionamento 7000 nanometro di pantano dell'ingranaggio a vite,Cambio dell'azionamento di pantano di 7000 nanometro |
||

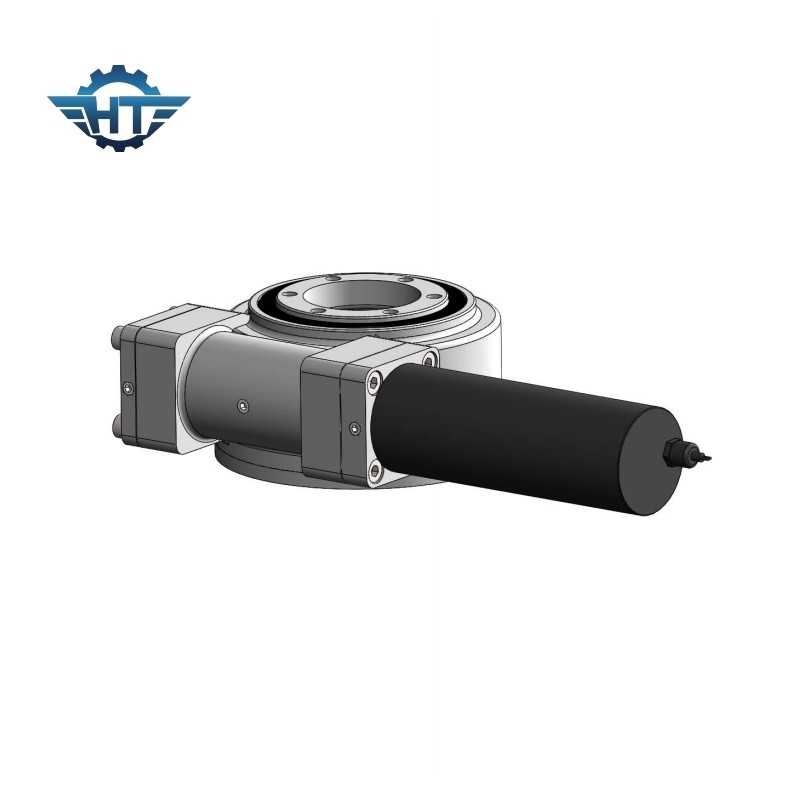

Azionamento incluso di pantano dell'ingranaggio a vite, 3 pollici con il motore dell'ingranaggio 24VDC per energia solare
Descrizione inclusa dell'azionamento di pantano dell'ingranaggio a vite
Il Se ha ucciso gli azionamenti pricipalmente è utilizzato nel sistema di tracciamento solare, macchinario di costruzione. A causa dei loro molteplici usi, gli azionamenti di vuotamento vengono in varie dimensioni, gamme delle prestazioni e caratteristiche di modello del montaggio. Gli azionamenti sono ben adattati per le applicazioni che richiedono sia la tenuta del carico che la coppia di torsione rotazionale dalla stessa trasmissione. Possono anche essere fatti con le asce doppie di rotazione, (asce di giro allo stesso tempo) o con gli azionamenti doppi sullo stesso asse, (due filetti che guidano la stessa corona a dentatura interna in un asse).
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Le caratteristiche del motore abbinato dell'ingranaggio
1. L'albero di uscita del motore innestato adotta una doppia struttura di sostegno, che notevolmente aumenta la coppia di torsione massima del cambio.
2. Il pignone solare e l'ingranaggio planetario sono collegati dalle scanalature, che aumenta la coppia di torsione massima del cambio e prolunga il tempo di impiego.
3. La fase dell'input adotta l'ingranaggio elicoidale, che ha operazione a basso rumore e stabile all'alta velocità. L'ingranaggio interno è separato per rendere il rapporto della trasmissione più grande e la progettazione flessibile. Il cambio ed il motore sono riparati dai giunti infilati assiali, che migliora l'accuratezza di corrispondenza e riduce il rumore.
4. Ultra-quiete ed operazione stabile, con un tempo di impiego di più di 10.000 ore.
