Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | Pollici VE9 |
|---|---|---|---|
| Rapporto di marce: | 61:1 | Specificazione: | VE9-61MHD-24RC |
| Modello depositato: | Su misura, GH | Tenuta della coppia di torsione: | 80000 nanometro |
| Efficienza: | 40% | Dimensione della metropolitana: | Su misura |
| Evidenziare: | VE9 ha accluso l'azionamento di pantano dell'ingranaggio a vite,Azionamento di pantano dell'ingranaggio a vite di 80000 nanometro,Anello di vuotamento dell'ingranaggio a vite di 80000 nanometro |
||

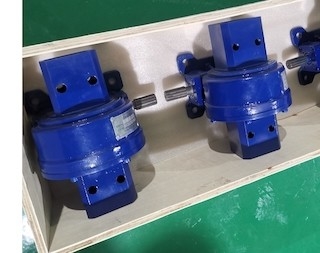

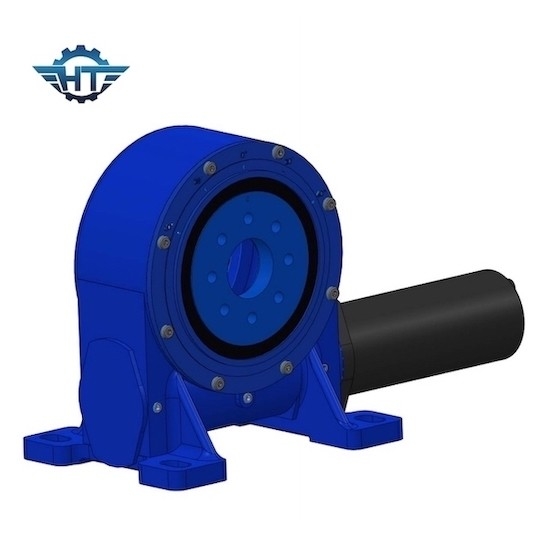

Chiuso 9 pollici dell'ingranaggio a vite di azionamento di pantano, dimensione 110*110 millimetro della metropolitana per il sistema di tracciamento di Sun
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
Il nostro verticale ha installato gli azionamenti a 9 pollici di pantano ha dimensioni differenti del tubo, 110×110 il millimetro, 94×94 il millimetro, 84*84 millimetro, o su misura basato sui requisiti speciali dei clienti che è sistema di tracciamento solare perfettamente utilizzato di singolo asse piano. Caratterizza l'alto grado del IP in grado di proteggere l'azionamento dai vari termini dell'ambiente quali polvere, l'acqua, la sabbia e perfino l'acqua.
Siamo fabbricati basato sulla norma che è richiesta nel sistema ISO9001. Inoltre abbiamo passato le certificazioni del CE. L'azionamento di pantano ha una durata della vita lunga ed è progettato per 30 anni sistema facendo uso di tempo di vita.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Singolo sistema di tracciamento orizzontale di asse
L'inseguimento orizzontale di unico asse è adatto a latitudini basse, solitamente seguendo l'angolo dell'altitudine del sole per aumentare la componente verticale dei raggi del sole nel pannello per aumentare la sua produzione di energia. Il sistema di tracciamento orizzontale di unico asse non segue semplicemente il grado di elevazione del sole, ma adotta un algoritmo complesso di calcolo per massimizzare la componente verticale dei raggi del sole sul pannello di batteria per controllare il suo angolo del movimento. Ciò massimizza la produzione di energia fotovoltaica. L'inseguimento monoassiale orizzontale può essere aumentato generalmente vicino fra ai i sostegni fissi relativi di 30% e di 20%.
