Dettagli:
|
| Modello: | 14 pollici | Rapporto di marce: | 102:1 |
|---|---|---|---|
| Efficienza: | 40% | Tipo: | Serie orizzontale |
| Applicazione: | generatori eolici | Servizio dell'OEM: | Disponibile |
| Driver: | idraulico, elettrico | Classe del IP: | IP66 |
| Evidenziare: | 17 pollici hanno accluso l'azionamento di vuotamento,Azionamento incluso IP66 di vuotamento,L'orizzontale ha montato l'azionamento elettrico di pantano |
||

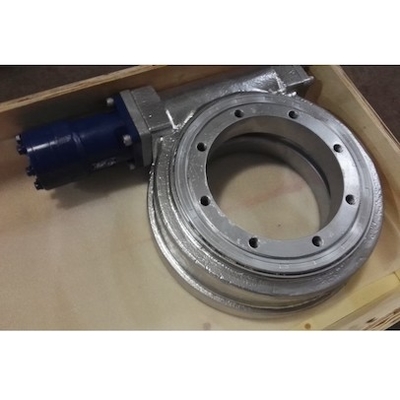

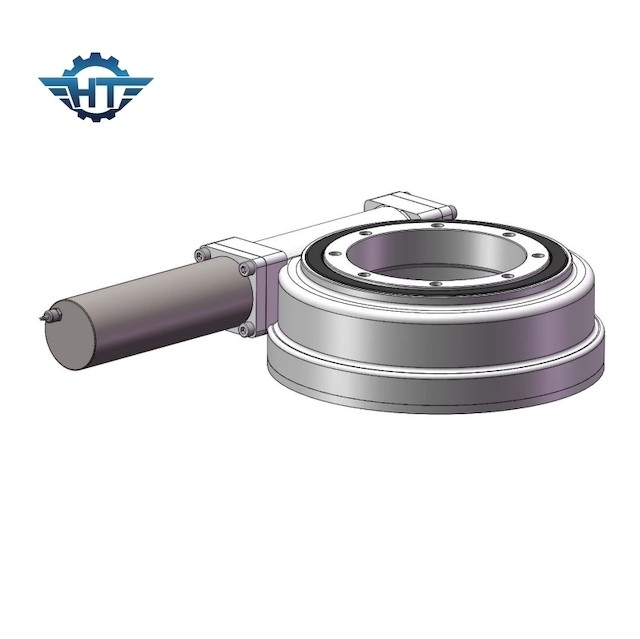

17 pollici di azionamento incluso idraulico di pantano, orizzontale IP66 montato per i generatori eolici
Descrizione inclusa idraulica dell'azionamento di pantano
Gli azionamenti di pantano con i motori idraulici pricipalmente si applicano nel macchinario del porto, in macchinario minerario, in macchinario di saldatura, nei veicoli della costruzione, in veicoli modulari, nei sistemi ecc. di energia eolica. Adottando il cuscinetto di vuotamento come sua componente del centro, l'azionamento di vuotamento può sopportare la forza assiale, forza radiale e della inclinazione momento simultaneamente.
Caratteristiche
1. Un grande rapporto della trasmissione può essere ottenuto, che è più compatto del meccanismo di ingranaggio elicoidale vacillato dell'asse.
2. Le superfici ingrananti del dente delle due ruote sono nella linea contatto e la sua portata è molto superiore a quella del meccanismo di ingranaggio elicoidale vacillato dell'asse.
3. L'ingranaggio a vite continua è equivalente all'azionamento della vite, che è un azionamento ingranante del multi-dente, in modo dall'azionamento è stabile ed il rumore è piccolo.
4. È autobloccante. Quando l'angolo di cavo del verme è di meno che l'angolo equivalente di attrito fra le dentature ingrananti, il meccanismo ha proprietà autobloccanti e può raggiungere per invertire autobloccante, cioè, solo il verme può guidare il verme, ma non il verme. Quale il meccanismo autobloccante del verme utilizzato nel suo macchinario pesante, il suo autobloccante inverso può svolgere un ruolo nella protezione della sicurezza.
5. L'efficienza della trasmissione è bassa e l'usura è più seria. Quando l'ingranaggio a vite è impegnato nella trasmissione, la velocità di scivolamento relativa fra le dentature ingrananti è grande, in modo dalla perdita di attrito è grande e l'efficienza è bassa. D'altra parte, la velocità di scivolamento relativa causa la generazione seria di calore e di usura sulla superficie del dente. Per dissipare il calore e ridurre l'usura, i materiali più costosi con le buone proprietà antifrizioni ed antiusura e buon lubrificando i dispositivi sono usati spesso, in modo dal costo è alto.
6. La forza assiale del verme è grande
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Applicazioni
1. Rimorchi modulari
2. Tutti i tipi di gru
3. Piattaforma di lavoro aerea
4. Sistemi di energia eolica
