Dettagli:
|
| Numero di modello: | SE14 | Tenuta della coppia di torsione: | 54200 nanometro |
|---|---|---|---|
| Inclinazione della coppia di torsione: | 68000 nanometro | Coppia di torsione dell'uscita: | 6550 nanometro |
| Carico assiale statico: | kN 680 | Carico radicale statico: | kN 230 |
| Fori di montaggio: | 21*M16 | Peso: | 63 chilogrammi |
| Evidenziare: | Azionamento di pantano dell'ingranaggio a vite SE14,Ha ucciso il cambio 6550 nanometro dell'azionamento,ha ucciso l'azionamento 6550 solari nanometro |
||

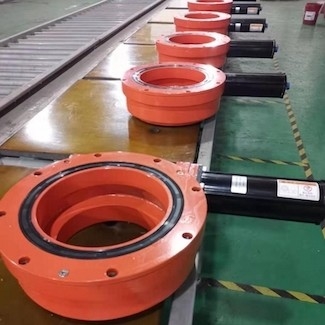

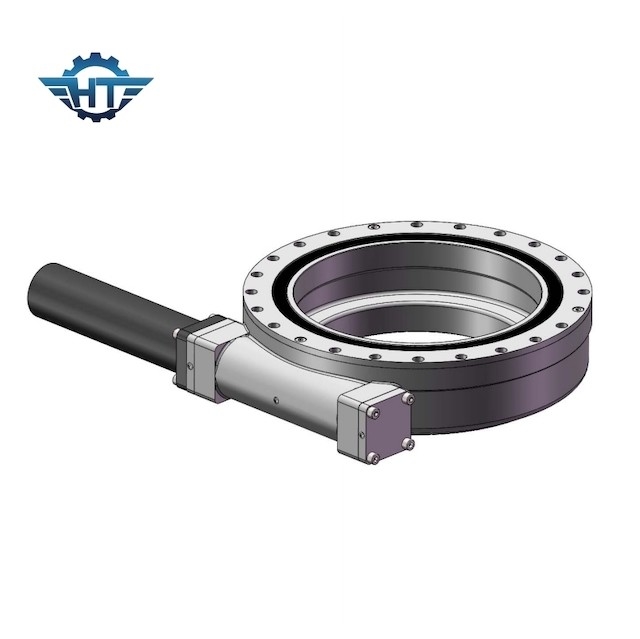

Cambio idraulico dell'azionamento di pantano dell'ingranaggio a vite SE14 con alloggio incluso per gli inseguitori solari
Descrizione di prodotto
Gli azionamenti standard di pantano misura con un alloggio aperto mentre un alloggio aperto non è riuscito per dare alle parti A una buona valutazione del IP. Gli azionamenti del vuotamento di Hangtuo sono con alloggio incluso che fornisce l'azionamento di vuotamento una protezione dell'ingresso IP66. Quello aiuta l'azionamento di vuotamento può essere lavorato nell'ambiente duro. Il nostro azionamento di vuotamento ha la caratteristica dell'auto che chiude l'albero a vite continua a chiave della clessidra. Una volta che l'input di alimentazione è restituito a persona neutrale, l'albero a vite continua chiuderà il carico a chiave nella posizione senza richiedere alcun dispositivo di frenatura esterno.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
Le applicazioni tipiche includono gli inseguitori solari, generatori eolici, piatti del radar e dell'antenna satellitare, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori, robot automobilistici ecc.
Trasporto, trattare & conservazione
Il trasporto soltanto nella posizione orizzontale, impatti dovrebbe essere evitato.
Guanti del lavoro di usura e stare attento quando trattano l'azionamento di pantano.
Utilizzi i fori degli anelli negli azionamenti di pantano per riparare i bulloni per il sollevamento, il trattamento e la disposizione sicuri.
Il deposito soltanto in una posizione orizzontale e nelle stanze chiuse, la tiene a partire dall'ottenere bagnato, la protezione di corrosione superficiale delle superfici di accoppiamento esposte dura circa 1 mese nell'imballaggio chiuso. Lo stoccaggio di periodo più lungo richiede i provvedimenti cautelari speciali.
Trasporto degli azionamenti non imballati di vuotamento
Usi adatto non non dispositivo di sollevamento mai il prodotto del trasporto verticalmente
Gli azionamenti non imballati di pantano possono essere trasportati con l'apparecchio di sollevamento nelle seguenti circostanze:
1. L'apparecchio di sollevamento deve essere configurato giustamente per il carico del trasporto dell'unità.
2. I bulloni dell'anello devono essere configurati giustamente per il peso dell'unità di trasporto.
3. L'azionamento di pantano sarà trasportato soltanto da sè.
4. Il trasporto in seno alla società sarà eseguito soltanto orizzontalmente.
