Dettagli:
|
| Rapporto di marce: | 61:1 | Efficienza: | 40% |
|---|---|---|---|
| Tipo: | Chiuso | Applicazione: | Macchinario di costruzione |
| Servizio dell'OEM: | Disponibile | Driver: | Motore idraulico |
| Grado del IP: | IP66 | Colore: | come richiesto |
| Evidenziare: | Auto che chiude l'azionamento a chiave di vuotamento del verme,Azionamento SE9 di vuotamento del verme,Azionamento idraulico di vuotamento del motore |
||

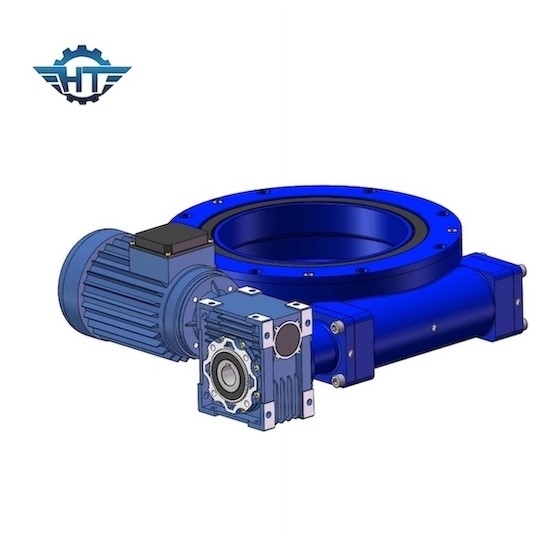

Singolo auto del verme SE9 che chiude l'azionamento a chiave di vuotamento, SE9 con il motore idraulico per l'escavatore
Descrizione
Come alimentazione, il motore di pantano è solitamente motore dell'ingranaggio planetario di CC o motore dell'ingranaggio di CA o motore idraulico dell'ingranaggio. Il motore idraulico di CA pricipalmente è utilizzato nel macchinario di costruzione come sistema del dispositivo di presa di forza. Poichè la componente del centro sta vuotando l'azionamento dell'anello, il cambio di vuotamento può resistere prontamente alle forze assiali e radiali.
Ha ucciso l'azionamento è un nuovo genere di prodotti di pantano. È composto di verme, di anello di vuotamento, di motore elettrico o idraulico incluso totale dell'alloggio. Le parti del centro sta vuotando l'anello, in modo da può sopportare il carico assiale, caricamento radiale e di titolo momento allo stesso tempo. Paragoni ai prodotti tradizionali di pantano, azionamento di pantano è facile da installare e mantenere, può anche risparmiare più spazio. Le applicazioni tipiche del nostro azionamento di pantano comprendono il macchinario dell'agricoltura, il macchinario di costruzione, i sistemi di trasportatore, le gru, le piattaforme di produzione, l'estrazione mineraria, i militari, le chiatte, il parco di divertimenti, il sistema solare della generazione e l'altro nuovo campo di energia.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante |
Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Caratteristiche fondamentali
1. Pronto--installi il sistema con l'anello integrato di vuotamento e facile integrare nelle applicazioni attuali
2. Costi di mantenimento riduttori
3. Pacchetti compatti per le installazioni di economia di spazio
4. Disponibile con le flange per tutti i motori elettrici standard ed i motori idraulici
5. Verme guidato
6. Sistema sigillato della canalizzazione
7. La costruzione modulare permette le modifiche molto rapide
8. Vita alloggio esteso che completamente acclude l'innesto (bacino idrico del grasso, protezione contro contaminazione e contatto)
9. Capacità di carico massimo nella progettazione compatta
