Dettagli:
|
| Tipo: | Unità di rotazione VE | Materiale: | 42CrMo o 50Mn |
|---|---|---|---|
| Garanzia: | 5~10 anni | Dimensione: | A 3 pollici ad a 25 pollici |
| Tipo di dente: | Dente elicoidale | Motore: | AC o DC o Hydarulic |
| Colore: | Cliente richiesto | Applicazione: | impianto solare concentrato |
| Evidenziare: | solar tracker drive,slewing drive for solar tracking system |
||

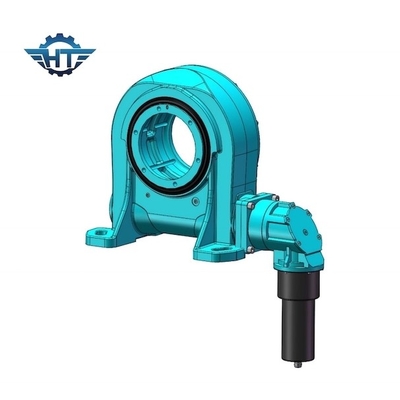

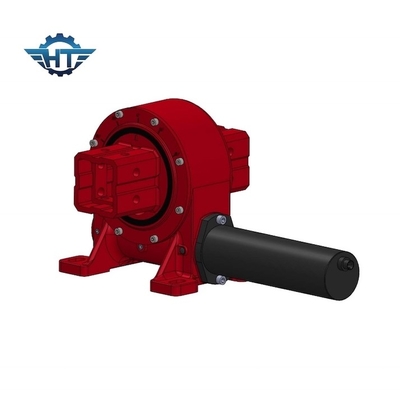

Il cambio resistente IP66 del verme ha accluso l'azionamento zero di pantano del contraccolpo per il sistema concentrato di energia solare
Descrizione del cambio del verme
Gli azionamenti di pantano sono un'unità tutta compresa formata dall'anello di pantano, l'ingranaggio, alloggio ed il motore (elettrico o idraulico) e è progettato per caricamento assiale, radiale e di momento. Abbiamo sviluppato l'alto pantano dell'ingranaggio a vite del contraccolpo guidiamo specialmente per le applicazioni dove l'alta precisione è necessaria.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Caratteristiche
1. Gli azionamenti di pantano di Hangtuo sono alimentati con la tecnologia del verme di vetro di ora (doppio che avvolge) per il trattamento, l'efficienza e l'accuratezza aumentati del carico.
2. Fabbrichi un'ampia varietà di stili dell'azionamento, di dimensioni di modello, di gamme delle prestazioni, di opzioni di sigillatura e di caratteristiche del montaggio.
3. Dimensioni di modello standard da 75mm a 800mm di diametro.
4. Contraccolpo, contraccolpo quasi zero
5. Autobloccante
Opzioni multiple
1. 31:1 di rapporto di riduzione dell'ingranaggio al 150:1
2. Orizzontale, verticale, o combinazione di montaggio multiplo di asse
3. Singolo verme o doppio verme
4. Opzione elettrica o idraulica del motore
5. Alloggio: Aperto o chiuso
6. Configurazioni su misura dell'input
7. Progetta per requisiti di applicazione
