Dettagli:
|
| Tipo: | Azionamento di vuotamento VE5 | Materiale: | 42CRMN o 50Mn |
|---|---|---|---|
| Applicazione: | Inseguitori solari concentrati | Garanzia: | 10 anni |
| Colore: | Cliente richiesto | Dimensione: | A 3 pollici - a 25 pollici |
| Motore: | 24VDC | Caratteristica: | Lunga vita |
| Evidenziare: | solar slew drive,slewing drive for solar tracking system |
||

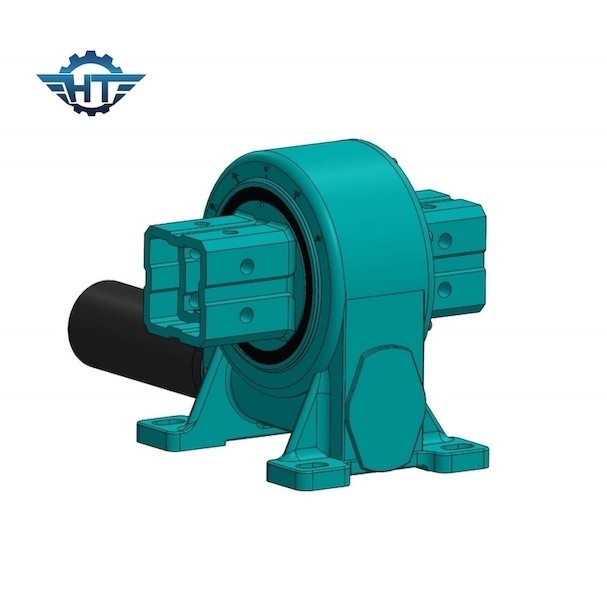

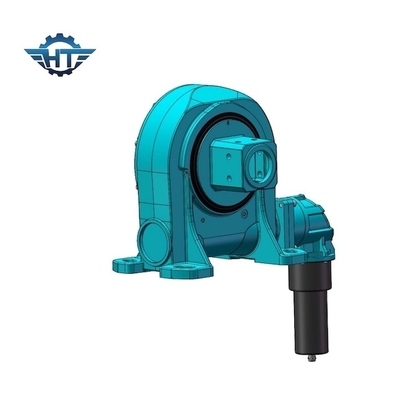

Piccolo azionamento di pantano del singolo inseguitore solare di asse per gli inseguitori solari concentrati
Piccola descrizione dell'azionamento di pantano
Un azionamento di pantano, fatto riferimento comunemente come un ingranaggio a vite continua o cuscinetti di vuotamento, è un completo, pronto ad installare il sistema che consiste dell'ingranaggio o cuscinetto dell'anello di vuotamento, verme, base ed alloggio completamente incluso. Può essere personalizzato con i motori idraulici o elettrici, cambi planetari.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Caratteristiche
1. Giri da 0~180°
2. Colleghi un motore di azionamento a sinistra o la destra
3. il grasso era stato riempito prima della fabbrica
4. Installazione semplice
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione backholding, adatta ad installazione verticale
9. Manutenzione bassa
Applicazioni
L'inseguimento fotovoltaico della centrale elettrica comprende il legame piano di unico asse, il legame obliquo di unico asse, l'unico asse obliquo ed il sistema di tracciamento di due-asse.
1. Singolo legame piano di asse
Adatto a latitudini inferiore a 30 gradi e pendii di messa a terra meno di 12 gradi.
2. Singolo legame obliquo di asse
Adatto a medium alle alte latitudini, la terra deve essere approssimativamente piana.
3. Unità obliqua di unico asse
Adatto a medium alle alte latitudini.
4. Asse doppio
Adatto a qualsiasi latitudini.
