Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | 9 pollici |
|---|---|---|---|
| Duty cycle: | 30 anni | Precisione: | 0,15 gradi |
| Driver: | Motori elettrici | Colore: | come richiesto |
| Trasporto: | dal mare, aria, preciso, ferroviaria | Pacchetto: | cassa del compensato |
| Evidenziare: | Azionamento solare di pantano dell'inseguitore del verme della clessidra,Azionamento solare orizzontale di pantano dell'inseguitore del legame,Azionamento di vuotamento di asse del verme della clessidra singolo |
||

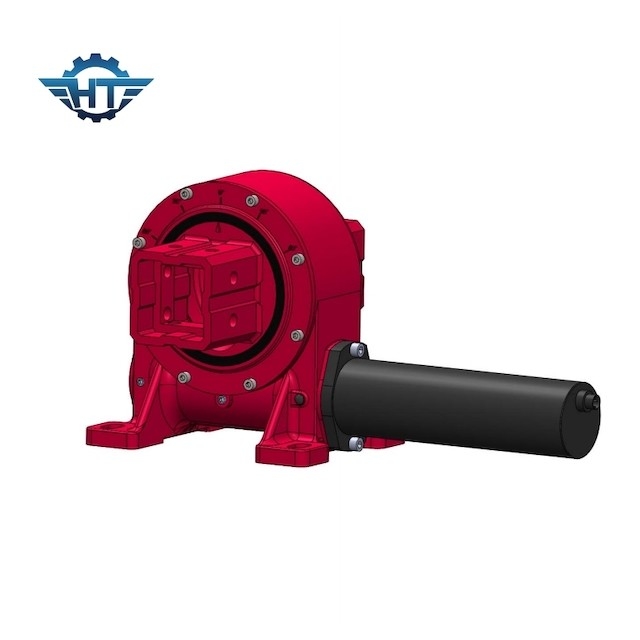

Ingranaggio a vite solare della clessidra VE9 per sistemi di tracciamento di asse di orizzontale del legame i singoli
Descrizione dell'azionamento di pantano dell'ingranaggio a vite della clessidra
L'azionamento di vuotamento della clessidra VE9 inoltre è chiamato singolo azionamento verticale di vuotamento di asse. È un azionamento pieno-incluso e verticale che non richiede altre componenti per montare. Può essere installato facilmente sul piatto da appena quattro bulloni. È il più comunemente usato nel centro degli inseguitori solari di unico asse giudicare la matrice solare robusta in una tempesta del vento forte senza rompersi. Può anche essere installato ad entrambi i lati del sistema di tracciamento solare di singolo asse. Il nostro azionamento di vuotamento usa il verme che della clessidra la tecnologia offrirà il più grande livello di forza ed il potere quindi che aumenta la vita del campo e che fa diminuire il tempo morto.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Singolo sistema di tracciamento propenso di asse
Rispetto al sistema di tracciamento piano di unico asse, il sistema di tracciamento propenso di unico asse ha un determinato angolo di inclinazione fra l'asse di rotazione ed il piano orizzontale, che presenta determinati vantaggi nella ricezione di radiazione nelle più alte aree della latitudine.
