Dettagli:
|
| Modello: | VE9 | Auto-serratura: | Sì |
|---|---|---|---|
| Certificato: | ISO9001, CE | Garanzia: | 5~10 anni |
| Materiale: | 50Mn,42CrMo | Applicazione: | Industriale |
| Prova: | Spray Salato | Accuratezza: | ≤0.1 |
| Evidenziare: | solar tracker drive,solar slew drive |
||

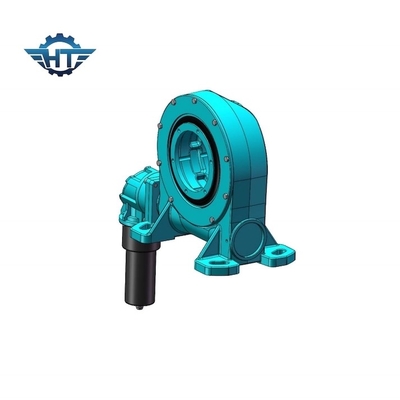

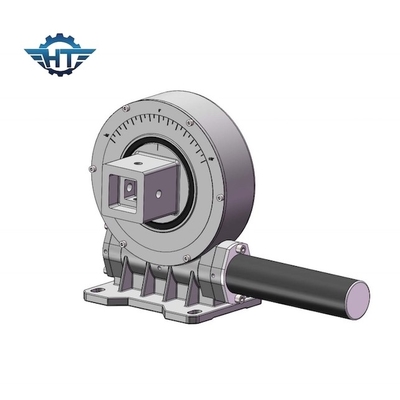

Piccolo azionamento verticale solare di vuotamento per il sistema di tracciamento solare di singolo asse orizzontale
Piccola descrizione dell'azionamento di vuotamento
Le centrali elettriche solari richiedono i sistemi di azionamento robusti con alta precisione, efficienza e l'operazione a lungo termine virtualmente senza manutenzione mostranti un alto livello di affidabilità. Le sole componenti progettate specialmente per uso all'aperto possono soddisfare le richieste. L'azionamento di vuotamento dell'ingranaggio a vite è adatto idealmente per l'adeguamento di azimut di un inseguitore, poiché possono essere usate per i rapporti virtualmente senza contraccolpo della trasmissione ed i movimenti molto lenti. Tramite alla la selezione orientata a obiettivo dei materiali definiti, i parametri richiesti quale comportamento perfetto di usura, l'alta resistenza a fatica e la protezione contro la corrosione a lungo termine sono raggiunti e implementati.
Il regolatore d'inseguimento solare include: l'azionamento orizzontale di vuotamento per i singoli azionamenti orizzontali obliqui del sistema di tracciamento di asse e di pantano del singolo di asse singolo sistema di tracciamento obliquo piano di asse è le più-efficaci soluzioni d'inseguimento solari.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Caratteristiche
Da materiale al prodotto finito, i nostri ingranaggi a vite continua sono progettati, provati e garantiti per accuratezza di inseguimento di efficienza secondo i requisiti speciali dei clienti.
L'azionamento di vuotamento può realizzare la rotazione e la riduzione di velocità circonferenziali illimitate e può resistere alla più grande forza assiale, forza radiale e forza del capovolgimento. Ha i vantaggi di alta precisione, della struttura compatta e di grande capacità di carico.
