Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | VE9» |
|---|---|---|---|
| RAPPORTO DI MARCE: | 61:1 | Coppia di torsione stimata: | 4300 nanometro |
| Tenuta della coppia di torsione: | 27200 Nm | Inclinazione della coppia di torsione: | 16000 nanometro |
| Efficienza: | 40% | Uscita: | Flangia |
| Evidenziare: | solar tracker drive,solar slew drive |
||

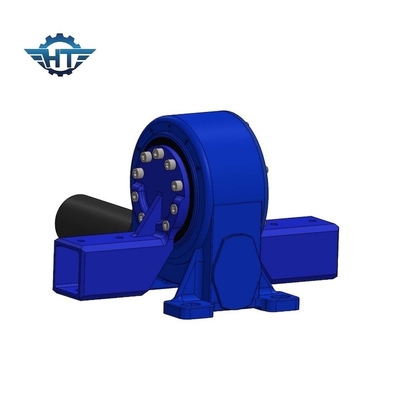

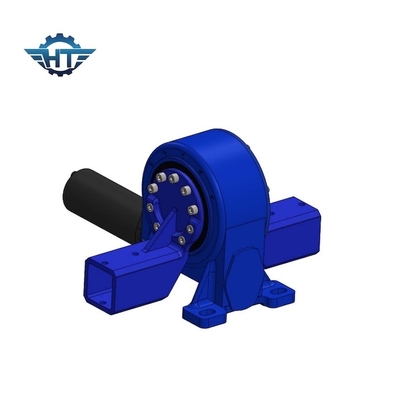

Azionamento incluso di pantano dell'ingranaggio a vite con l'uscita della metropolitana di Squre per il sistema di tracciamento solare
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
I moduli giranti degli azionamenti di vuotamento sono unità rotazionali compatte integrate in un alloggio del ghisa che contiene un anello di giro con un ingranaggio. L'ingranaggio gira l'anello di giro con grande precisione e tiene conto rotazione regolare e sforzo massimo. Il tipo verticale azionamenti di vuotamento offre il montaggio verticale e un azionamento pieno-incluso in un'unità ad alta potenza. È parti essenziali di una trasmissione del macchinario.
Siamo fabbricati basato sulla norma che è richiesta nel sistema ISO9001. Inoltre abbiamo passato le certificazioni del CE. L'azionamento di pantano ha una durata della vita lunga ed è progettato per 30 anni sistema facendo uso di tempo di vita.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Vantaggi
1. Alta coppia di torsione backholding
2. Avvolgimento dell'interno dell'ingranaggio a vite continua
3. Multi contatto di dente per assicurare alto carico
4. Funzione autobloccante
5. Uscita della flangia
