Dettagli:
|
| Marca: | Hangtuo | Materiale dell'ingranaggio a vite: | 50Mn, 42CrMo |
|---|---|---|---|
| Tipo di prodotto: | Singolo asse | Certificati: | ISO9001, CE |
| MOTORE: | come richiesto | Manutenzione: | 5 anni interni |
| Colore: | come richiesto | Auto-serratura: | Sì |
| Evidenziare: | 9" cambio orizzontale dell'azionamento di pantano,cambio dell'azionamento di pantano di 50Mn 42CrMo,ingranaggio a vite continua idraulico di 50Mn 42CrMo |
||

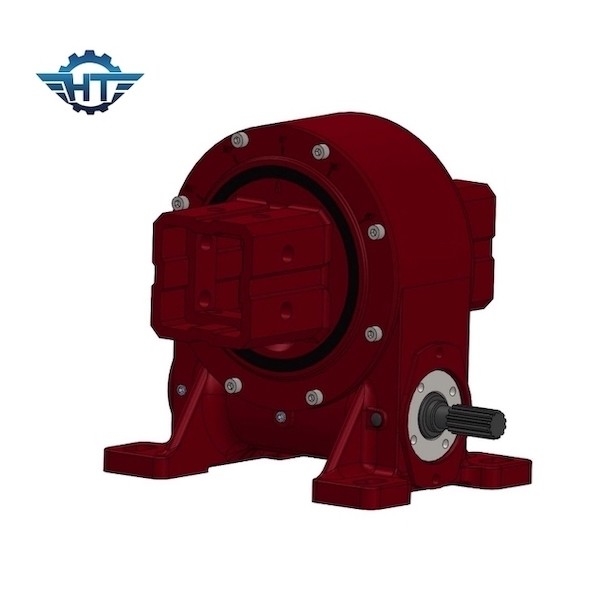

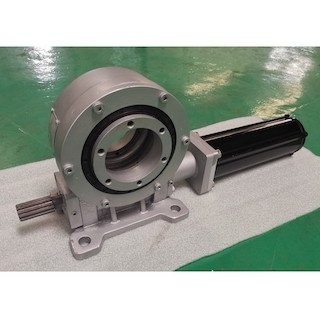

L'ingranaggio a vite su ordinazione orizzontale VE9 ha ucciso l'azionamento per il sistema di tracciamento a energia solare al suolo di PV
Descrizione standard dell'ingranaggio a vite
L'azionamento di vuotamento è un nuovo tipo di prodotto di vuotamento, che è composto solitamente di verme, di cuscinetto di vuotamento, di alloggio, di motore e di altre componenti. Poiché la componente del centro adotta il cuscinetto di vuotamento, può sopportare la forza assiale, forza radiale e del capovolgimento momento allo stesso tempo.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
1. capovolgimento degli inseguitori
Gli inseguitori di inclinazione sono il più semplice fare e girare intorno all'asse est-ovest. Il pannello solare aumenta o cade (solitamente manualmente due volte all'anno) verso l'orizzonte, di modo che l'angolo alla terra è statisticamente ottimale secondo stagionalità. Questi inseguitori offrono un incremento della produzione di meno di 10%, per giustificare raramente un servomeccanismo.
2. singoli inseguitori orizzontali
I singoli inseguitori piani mirano a seguire il sole in tutto il cielo sul loro tragitto giornaliero, indipendentemente dalla stagione di uso. In questo caso, l'asse di rotazione è nord-sud, mentre l'altezza del Sun sopra l'orizzonte è trascurata. Questi inseguitori sono particolarmente adatti a paesi della basso latitudine, in cui il percorso del sole è in media, più ampio durante l'anno. La rotazione richiesta per queste strutture è più ampia dell'inclinazione, a volte fino al ° del ± 60. Ciò concede aumentare la produzione di energia di circa 15%, confrontato ad un sistema fotovoltaico fisso.
3. inseguitori doppi di asse
Inseguitori solari con due gradi di libertà
Gli inseguitori solari più specializzati hanno due gradi di libertà, allo scopo di perfettamente allineare i pannelli fotovoltaici ortogonali con i raggi del sole in tempo reale. Il più economico, ma non il solo, modo farli è di montare un inseguitore su un altro. Con questi inseguitori solari ci sono incrementi della produzione dell'elettricità che raggiungono fino a 35% -40%.
